请教三个allegro封装过程的问题

时间:10-02 整理:3721RD 点击:

请教几个allegro做封装的问题,希望高手不吝赐教

1、画器件的边界时,用了一次add->line命令然后不断输入下一点的坐标画好多段线。后来我想要修改其中某一段线,如何才能实现呢?我发现只能整体性的复制或者移动。点击线的属性的时候显示了每一段的起点终点坐标,有没有办法打开这个线串的描述数据文件对其进行编辑完成更新呢?

2、画器件封装的时候如果是手动画能不能放置好一个焊盘后阵列呢?如果能如何操作啊?

3、画器件封装的时候如果采用复制然后不断粘贴的方式在原来封装基础上(比如要在一个40引脚接口基础上改成50脚的)做成新的封装,如果引脚编号不是自动增加的(比如我复制的是40脚,粘贴后引脚编号都是40)对于两位数的引脚往往编号因为空间狭小相互重叠,要修改后面增加的引脚编号如何才能准确选中需要的数字呢?

以上三个问题希望能得到大家的指点,如果大家有正规的便利的方法和建议希望不要吝惜,多多指教!谢谢!

怎么没有人帮忙啊?有经验的给点见解嘛

1、你可以执行“删除”,注意在find框中只选取other Segs,之后你就可以进行修改了

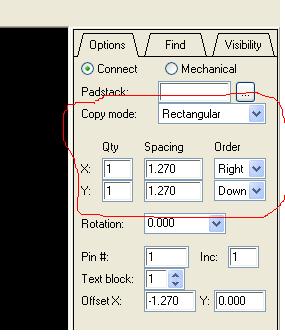

2、当然可以。你执行add pin后,根据实际情况可以对option框里进行设置,具体你自己试试就晓得了




3、你用复制的方法然后再编辑引脚号,遇到你这种情况确实有点麻烦。我觉得还是用矩阵的方法做方便,在option框里设置号初始的引脚号就OK了,方便许多的

好的,多谢您的指点!
