请教：机械孔外面围有小孔的做法？
时间：10-02
整理：3721RD
点击：
现在想做一个atx架构的金属化机械孔，孔径为3.96mm，想在机械孔外放置8个0.5mm的小孔，请问如何做?做成元件后，如何使之不报错?

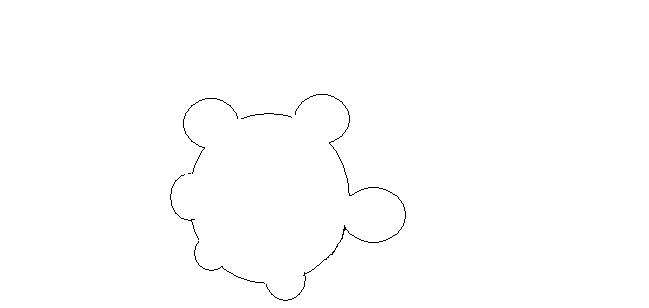

是不是类似上面的图形?那可以作异形焊盘。先做Shape。
不是异型焊盘
是普通的大孔上面套8个小孔。我现在上传不了图片，没办法给你看图样。
是不是星月孔啊?
星月孔?我没有这个概念阿！不知道什么样子。

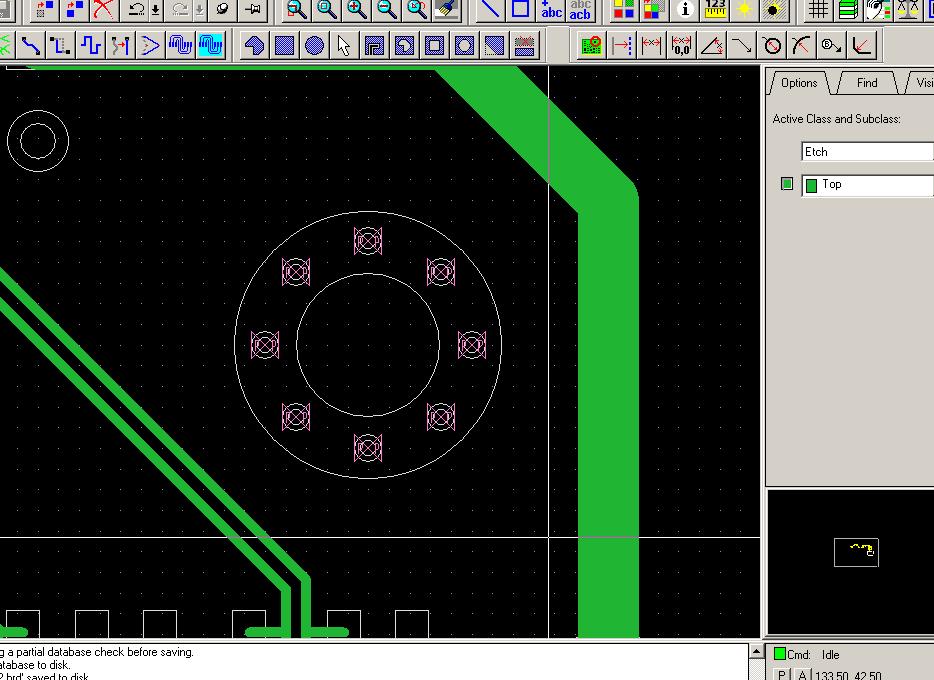

就是在大的金属化孔的pad上加8个小的过孔。要不报错！
就在大焊盘上放8个小焊盘，报错又怎样，不影响出图制板就OK啦！
呵呵，设计中能免掉的错误就免掉啦，否则会对判断哪些是严重的错误哪些是可以避免的错误会带来不必要的疑惑和低效率。
可以参考我的机械焊盘生成器（放在板中无任何DRC错、无需SHAPE什么的），见 封装生成器 （自荐，哈哈）
里面已经包括常见公制英制螺丝的规格（当然你也可以自定义）
報錯,可以關掉的,15.1以上有個功能,同一顆零件的pin to pin drc可以忽略nodrc_sym_same_pin
请教一下15.2中
nodrc_sym_same_pin在哪里设置?
do edit -> properties and select nodrc_sym_same_pin
习惯了就好
我还是没有找到
do edit -> properties 在FIND中选PIN后选中你想要的PIN，在参数中有一项NO DRC 中选中TRUE就好了
试试看不知道行不行，
