急！allegro生成钻孔文件

Allegro是不是15版以上的版本?15版的话在出之前先勾选一下NC Parameters中的Enhanced Excellon Format选项，再在NC Drill时勾选Auto tool select即可产生能让Cam350正确读入的钻孔文件。

14版的请使用CAM350 8.0以上版本。

是用的15.2，可以导进去了，谢谢，就那项没选，谢谢了

还是有问题，文件是导进去了CAM350　8。0，但是却没用这个东西，这是为什么啊

没用什么东西呀?

没有钻孔的数据，就是导进去的drl文件，显示不出来

allegro的drl文件如果不做特殊设置，导入CAM350中是看不到的，不过你不用担心，电路板厂会替你做好，我师兄那里都是这么做的。

不会吧，我这边都没问题啊，你把你生成的drl文件给我看看。

前几天没上网，没及时回复，到现在，还没解决，谢谢大家的帮助，当时是PCB厂家提出这个文件有问题的，所以可能他们没办法解决，还有，dzkcool，我已经把文件发给你了！谢谢

以下是引用dzkcool在2005-7-15 12:29:52的发言：

Allegro是不是15版以上的版本?15版的话在出之前先勾选一下NC Parameters中的Enhanced Excellon Format选项，再在NC Drill时勾选Auto tool select即可产生能让Cam350正确读入的钻孔文件。

14版的请使用CAM350 8.0以上版本。

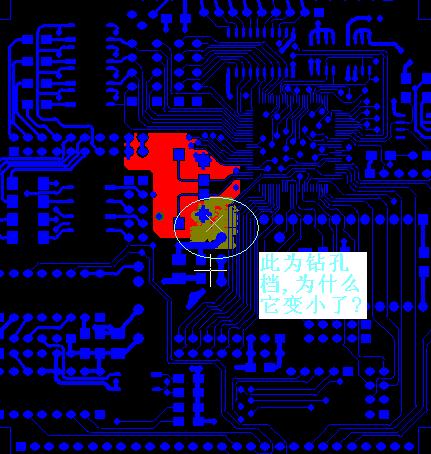

请教二楼，我依你的方法生成钻孔档，并和其它层一起导进CAM350V8.51,但很明显可以看出钻孔档的比例跟其它层的不一样.钻孔层变小了,请问这是为什么?盼指点.谢谢

如图片所示

钻孔大小不包括焊盘的大小。

又学了一招

呵呵，应该选择上auto tool select会好，曾经用这个方法解决这个问题

导入cam后变小，是因为你在导入art的同时导入drill,这样有的时候两者的参数是不一样的，只要把两者的参数配置合理，还是可以正常的显示的
