怪事多多,Allegroz走线
你问得太模糊了，我估计你是这边没设好
谢谢楼上的，可是我试了下，问题照旧
怎么没人回答，难道我要重新对导一次网络，然后重新排元器件不成?
贴图上来看，详细点
不好意思，必须要知道你的报错的类型，把drc错误的内容贴上来才可以对症下药
drc错误信息是fixed clines can not bubbled
Drc errors created
No drc errors detected
图不会上传，是哪个图标?谢谢
是不是你的走线影响到周围的fix的走线了?
把drc的内容都贴上来吧，对错误的详细描述
好的，但是很弱的问一句哪个纽是可以发图片的
C:\Documents and Settings\emily\桌面\qq
Pick first element.
last pick: 5670 16006
last pick: 5670 16060
No DRC errors detected.
Pick first element.
last pick: 5722 16012
Pick first element.
last pick: 5722 16012
last pick: 5674 16002
Drc error(s) created.
Pick first element.
last pick: 5808 15950
last pick: 5808 15996
No DRC errors detected.
last pick: 5812 16000
No DRC errors detected.
last pick: 5808 15996
last pick: 5806 15998
No DRC errors detected.
last pick: 5808 15996
W- The pick was ignored. It is the same as the previous pick.
Pick first element.
Command >
呵呵，为表感谢，发个可爱小狗蛋糕，以上就是我在画线时出现的信息，图片中同一个网络用不同的颜色区别开了，大家帮我看看问题在哪?
感觉是我在自娱自乐了，当是自己顶帖了，有高人知道问题在哪吗

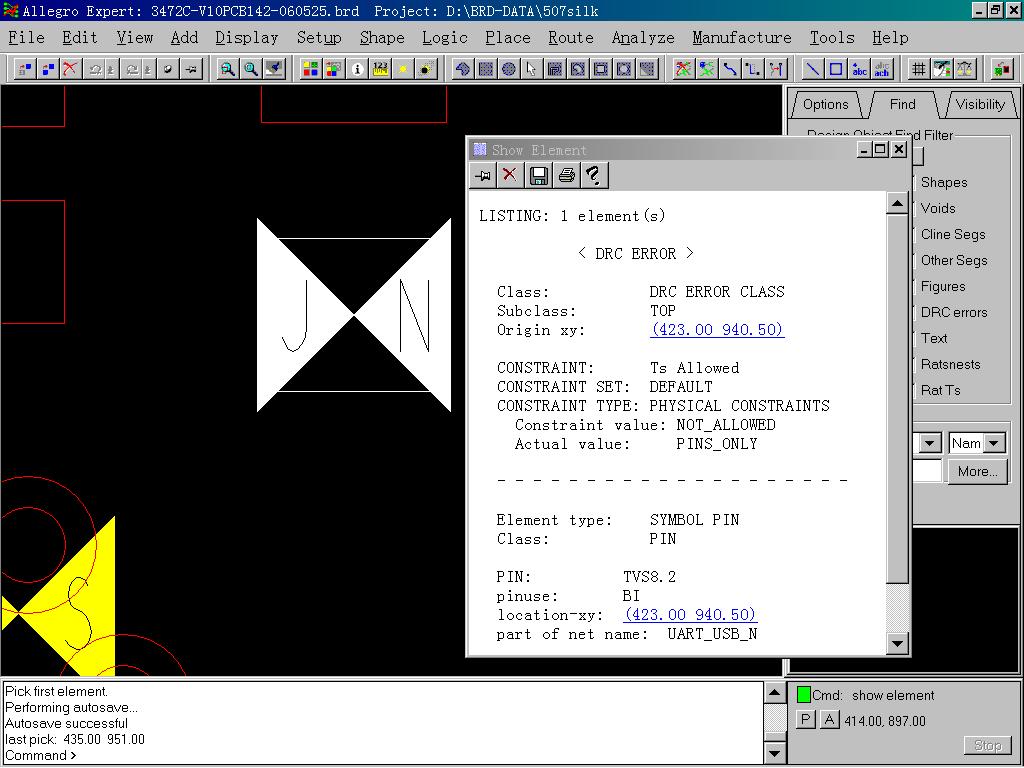

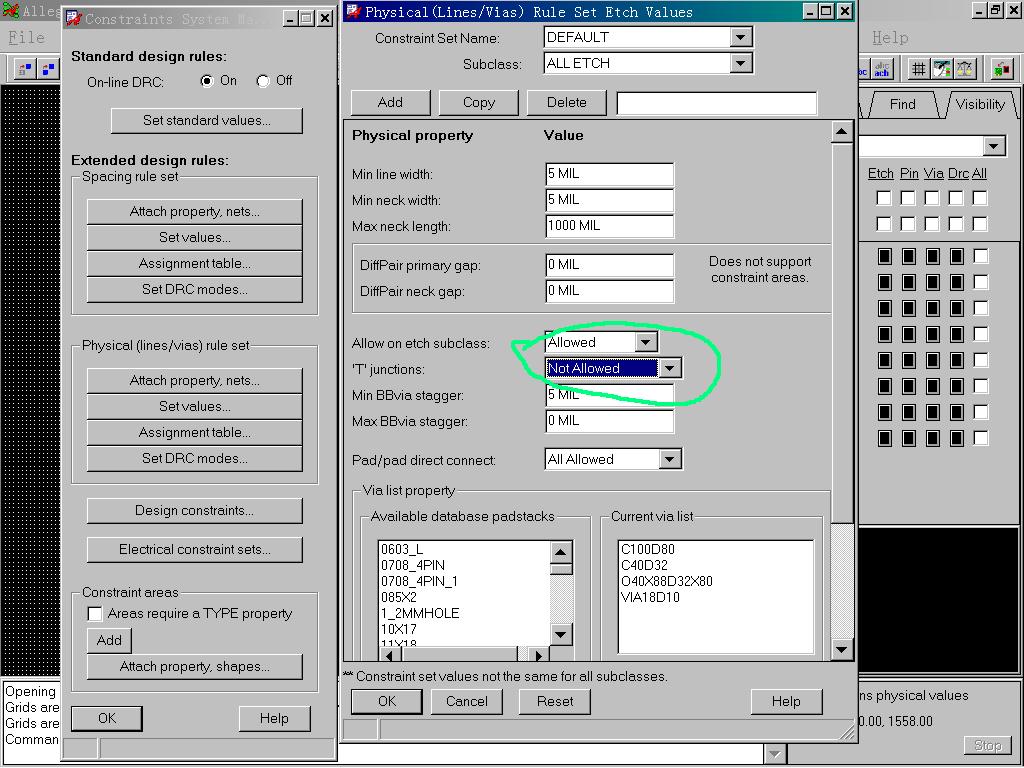

是否这样的
好象除了Constraint:line to SMD pin spacing 不一样，其他相同
呵呵，你就像jwenf_182一样，贴那个drc的maker的信息，不用贴图片上来，发信息上的文字就可以，直到怎么做吧，按f5,find里面只选择drc,然后查看那个drc的信息，把文字法上来
公司是分内外网的，传个文件需要申请，我现在就把那个DRC错误敲上来
classRC error class
subclass:top
origin xy5896,15971)
constraint:line to line spacing
constraint set efault
constraint Type:Net spacing congstraints
constraint vulue:6mil
Actual vulue:0 mil
element type:vertical line segment
class:Etch
subclass:top
part of a connect line not on a net
element type:vertical line segment
class:Etch
subclass:top
part of a connect line
part of a connect name:N16798940
有用信息就是那么些，看各位有遇到这种情况的吗?如果再不可以，我只有采取最有效的方法，从新调入元件，也不能总在这卡着，不过还是谢谢以上回帖的ts_summer 和jiwenf_182,谢谢你们的关注！
drc是lin到lin,一个line不在网络
从drc来看，你上面说的两个管教是否在一个网络上值得怀疑（不是怀疑你啊呵呵），有几个解决方法你看看吧
1 有可能有个pin上有一些残留的dangling的cline,你现把管教上清理干净了。走线的时候options选上snap to pin 和 replace line
（但是如果这样的话之前就可能会有pin to line(line not on a net)这样的warning，尝试一下吧）
2 两个pin确实不在一个网络上，你走线的时候这样试试：从那个可以走线的管教走出来，然后探出右键菜单，选择target-〉route from target,（要是没有的话可能是版本问题，就算了）
要是没有帮助
谢谢ts_summer的关注，我的版本是15.5，你说的两种方法都试了下，第一种方法我只能选择snap to connect point,和replace etch,第2种方法试了如你所言，route from target为不可选择的状态，目前在我重新调入的board里就不存在这种现象，我开始重新布局了，就当多多练习了
