请大家帮忙,谢谢！

我在capture  的原理图中只画了一个元件,但在创建网表时在 create netlist中的 allegro

选项的input board一栏为空白,是啥原因?在pcb中打开output board 文件,pcb图中一个元件也

没有,是啥原因?

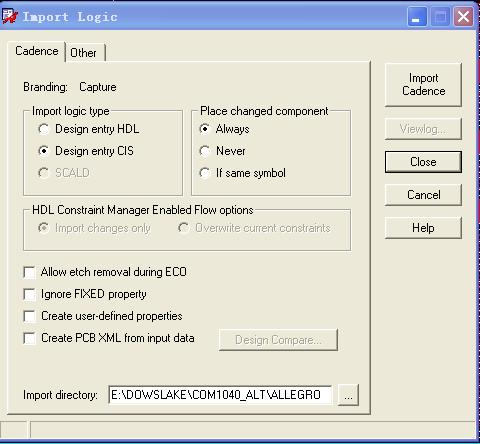

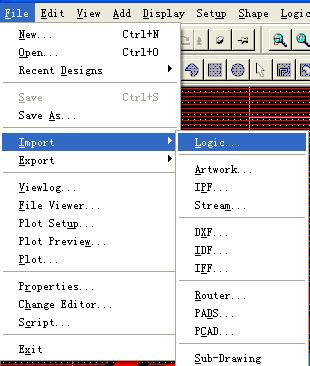

这样导入网表的

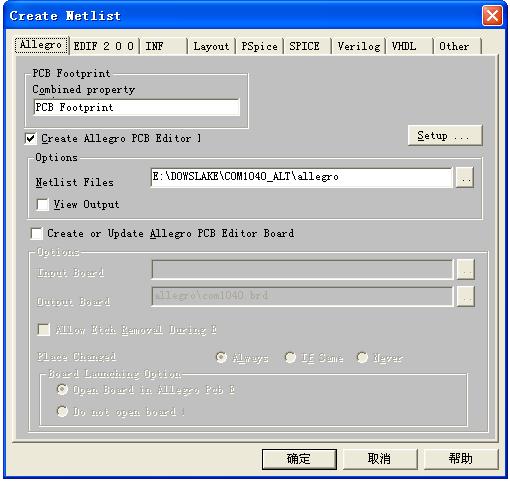

导出网表

用的是15.2

你二楼的图片是通过Capture导出网表，然后在Allegro中导入，没有问题，Allegro导入板子以后是不把元器件直接放在板子上的，确定你的setup--user preferences editor--design path--pad path/psm path都设置正确，在你的place--manually中应该就可以看到元器件。

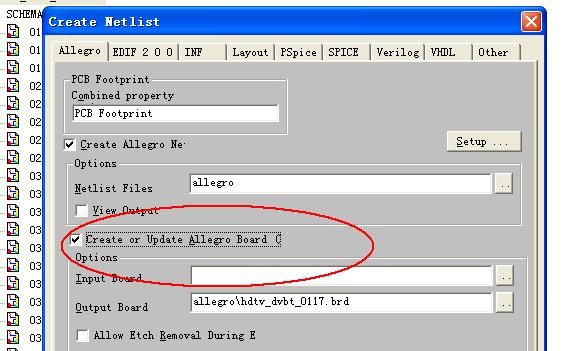

三楼的图片是Cadence提供的Capture直接导入Allegro的工具，需要选中红圈中选项，input board可以是新建的板子，导入成功后，系统会自动打开导入了网表的Allegro文件，既把二楼的两步合并。另外Input board也可以是已经设计过的文件，如果中间修改原理图而不想改变目前的设计，选择已有的input brd转到新的output brd即可。
