怎樣加一條鼠線

要修改你导入的netlist吧

請問如果冇netlist , 在pcb layout 能否改到

没有的话就不知道了,不过你也可以OFF 拉啊,只是在pad上有drc,只要出出来的gerber没问题就行了

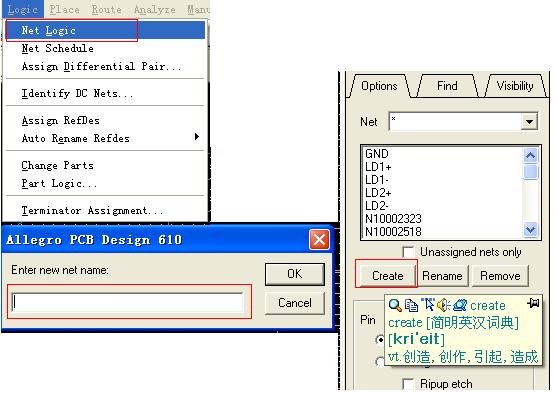

如果这个NetName没有，就要按照上图新建一个

如果有了，就在上图中选一个Netname，点击你要的Pin就可以了

Thanks a lot

lily_7948:很厉害！

请问这样的话，PCB里新增的net能让原理图也一致起来吗?

我的是orcad画的原理图，就是用第三方网表导入的。

谢谢！

lily_7948 是不是lily wang ?

应该把新的连接反馈到原理图中，但是我也没有试过。具体操作不太清楚

在由原理图的情况下，不推荐在PCB中直接修改连接关系甚至添加新的元件

只有在没有原理图，偏偏PCB 又要修改，才不得不用这个方法。

NO

不好意思,再有一個問題,在pcb layout環境下新增的零件是不能加鼠線,請問應怎樣做呢?

把你要的器件加到板子上

Logic--part logic下可以看到part modification area加上你的器件的ref、package等，再点ADD,会在上方的part selection area下看到你刚添加的元件。

OK后，你会在Place--Manually上看到你刚加进去的器件，然后再用加RAT的方法就可以做你要做的事了。

没有图解，应该能看得懂意思。

很多謝你們的教導, 感激！

可以的,(如果是SWP PIN时都可以这样,就不用改网表或原理图了)

1.把PCB里的NET导出来:File-export-logic-cadence-design

2在把NET标回到原理图里,打开原理图Toos-Back Annotate-Allegro(在相应的框里选择相应的文件就可以了)
