请教:BGA过孔在电源层上似乎被孤立了

时间:10-02 整理:3721RD 点击:

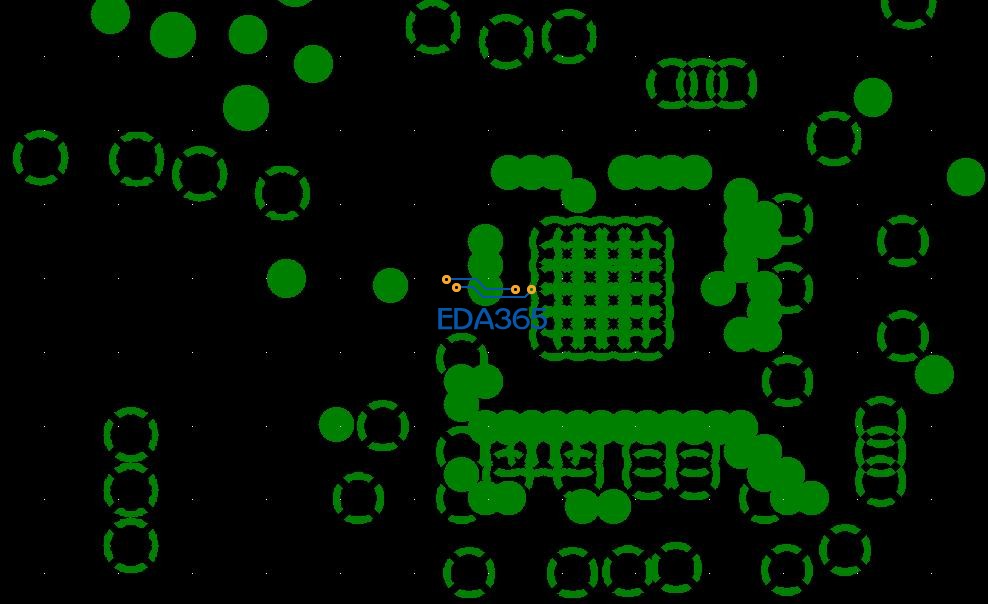

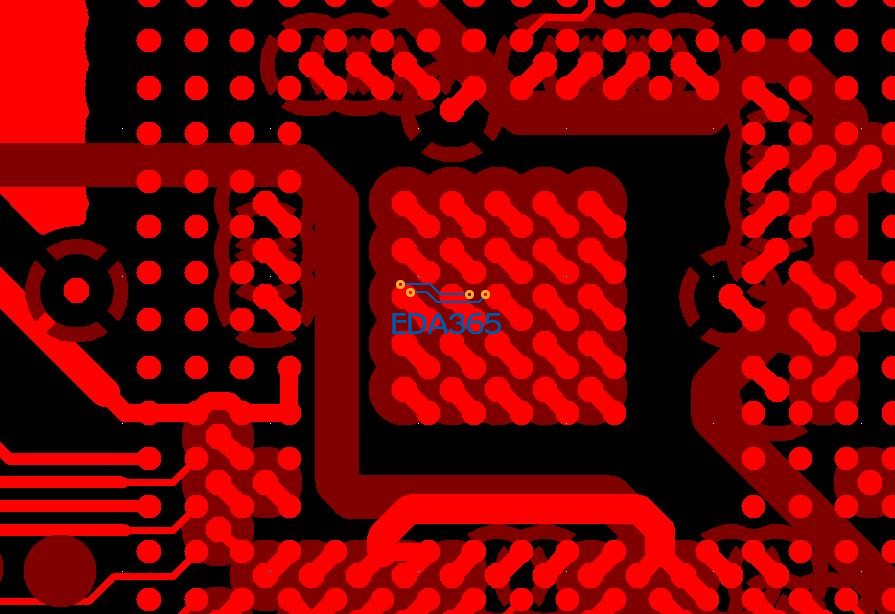

BGA芯片下的过孔,在电源层上被孤立了。有什么解决办法吗?
0.8mm间距的bga,过孔10/20mil。



这是检查光绘文件时候发现的,在画图工具内检查不出来。

什么软件做的啊?bga下面规则把距离设小一点啊

把花焊盘和反焊盘尺寸改小一些
