怎麼計算兩層板的阻抗

我想获得50欧的阻抗，但计算出来达到了110了。单位是MM

计算方法是一样的，不过1.6mm介质厚度，要得到50欧阻抗，线宽估计要120mil左右了。

明白，謝謝！

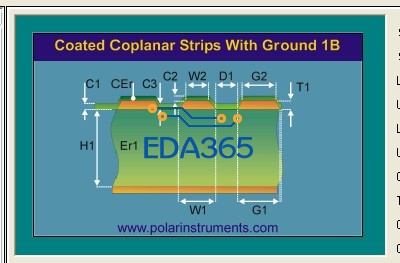

双面板个别线阻抗计算模式选择。

G1,G2如何取值，另找不到Coated  的 只找Surface 的模式

怎么算~~~

双面板由于板厚的限制，通常需要采用共面性阻抗，也就是包地的这种形式来设计阻抗，如大家想学习怎么样计算阻抗，可与我联系吧！

计算阻抗，怎么做呢?

能否给个阻抗设计的文档?谢谢了

如果双面小于1MM 有空间可以，不行就做共面阻抗设计！

共面设计控制阻抗走线可能很难走呀，阻抗怎么计算，高人指点一下?

共面阻抗设计即阻抗线两边被铜皮包裹。
