CAM350 - > 修改铜箔

(图一)  -->

(图二)

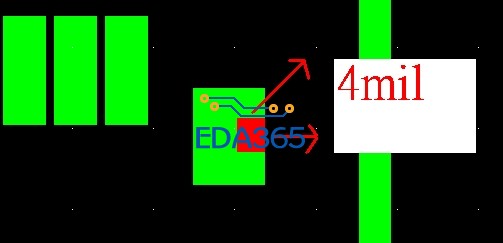

绿色为pad,红方块为要削去的大小(长宽都4mil),如图一变成图二,请问操作步骤是什么?谢谢

可以用复合的命令处理一下

不太会用...能否指导步骤，哈

1.红色方块新建一层

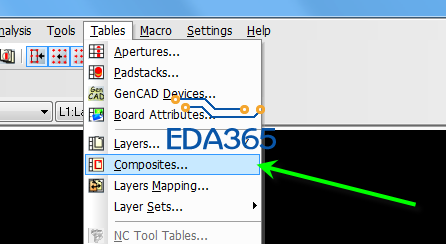

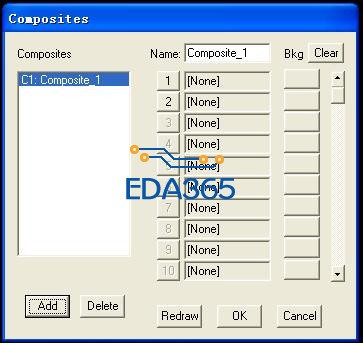

2.点开Composites，点击add，出现图1

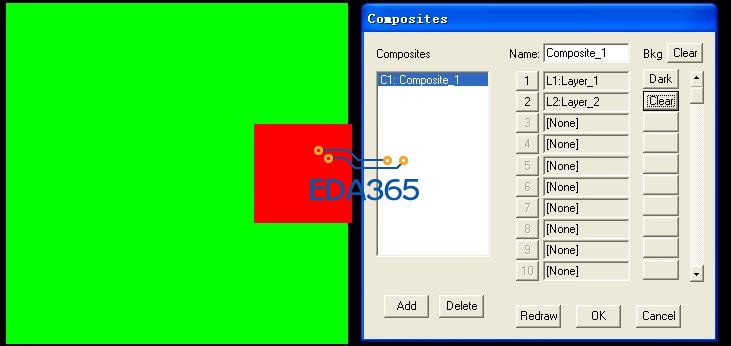

3.点击1，选择layer1（绿色pad层），点击2选择layer2（红色pad），layer2后面dark点击成clear。如图2

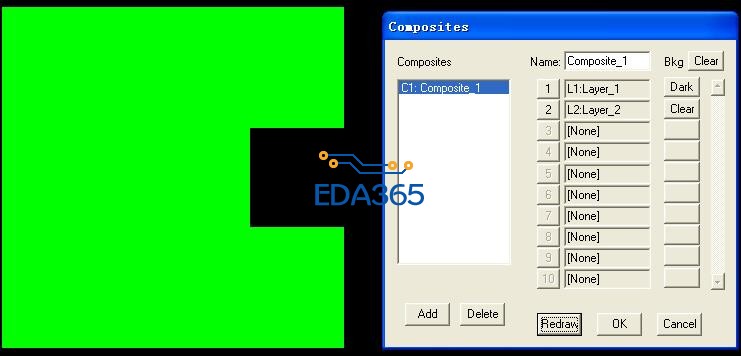

4.点击ok，即合成ok，点击redraw可查看合成效果，如图3
