SI-list3D Via Design in HFSS.(上)

时间:10-02 整理:3721RD 点击:

SI-list【中国】3D Via Design in HFSS.(上)


2016-09-09 SI-list【中国】 信号完整性与电源完整性研究


本文大纲

1. 普通通孔的设计.

2. back drill的设计

3. 盲孔的设计

4.埋孔的设计


1. 普通通孔的设计


Launch [Via Wizard GUI.exe]




Fill in the desiredinformation for each of the tabs: Stackup, Padstack, Via, Options.

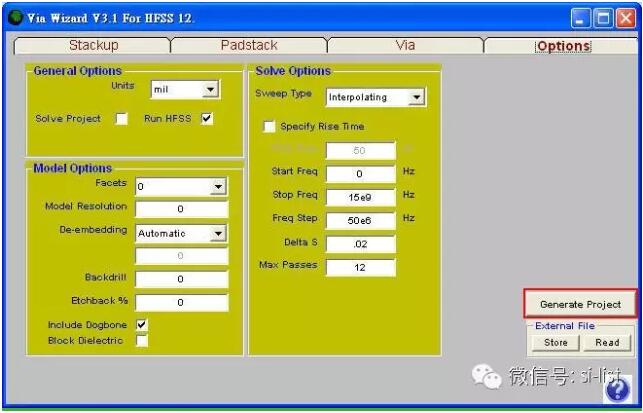

Click [GenerateProject],即会自动带出HFSS,可支持HFSS各个版本

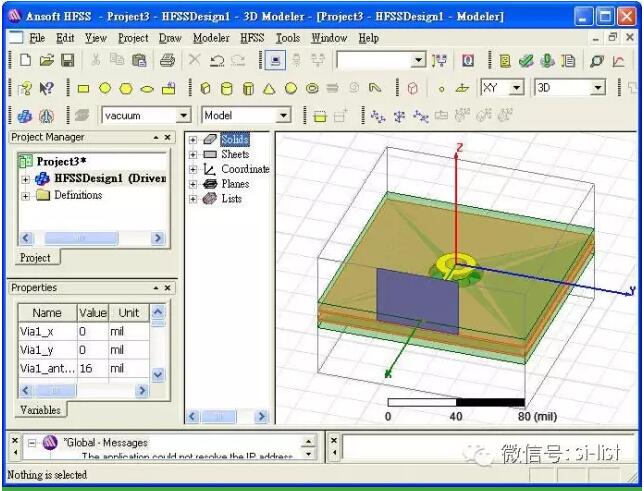

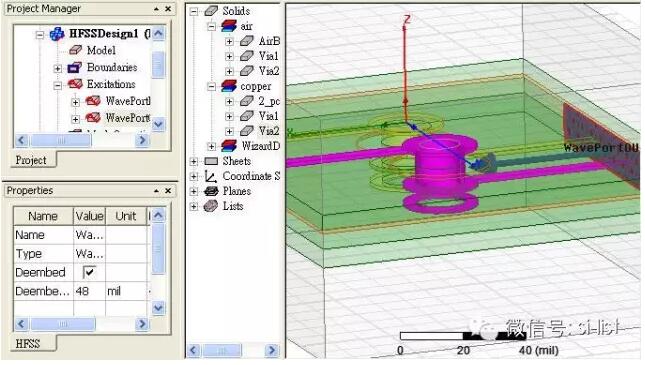

Typical Via projects are now ready to solve.




2.backdrill的设计

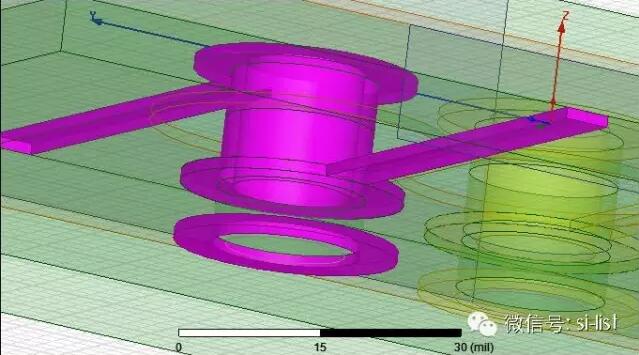

差分背钻的相关设置

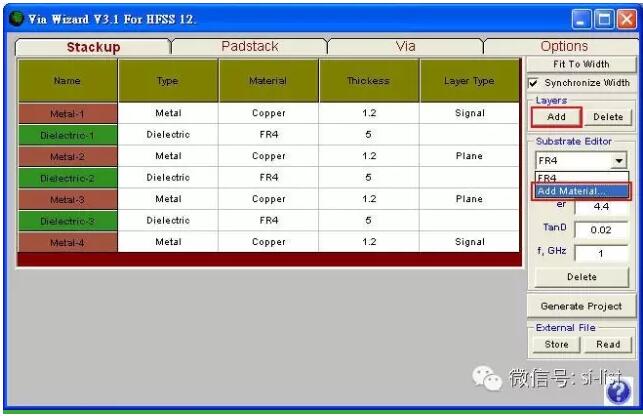

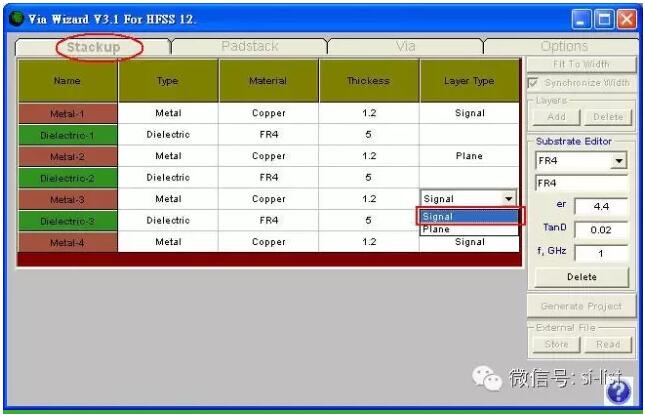

背钻设置先把要出线的内层属性,从[Plane]改成[Signal],下图以Layer-3为例说明

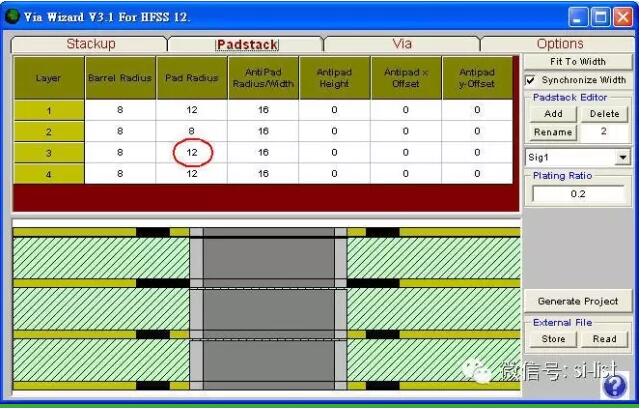

再把内层要出线的[Pad Radius]加大

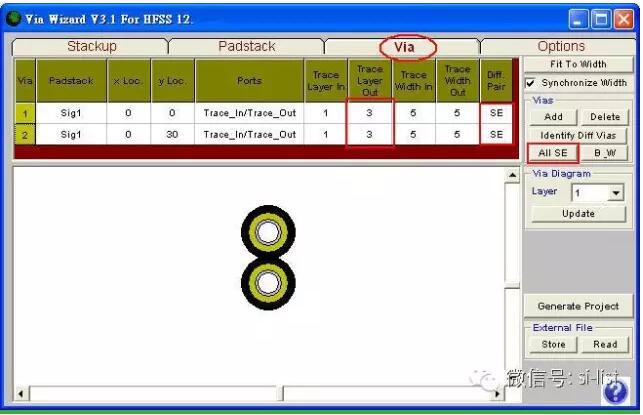

把Via的[Trace Layer Out]指定到该层

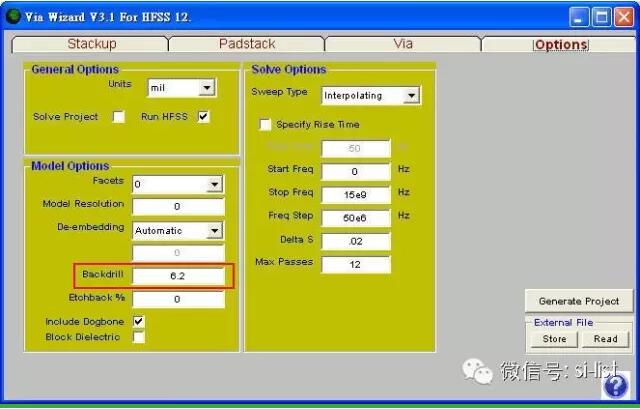

[Options] tab内的[Backdrill]填入值 (背钻深度)




Back-drill的厚度=底层铜厚+下层介质厚度=1.2+5=6.2 mils

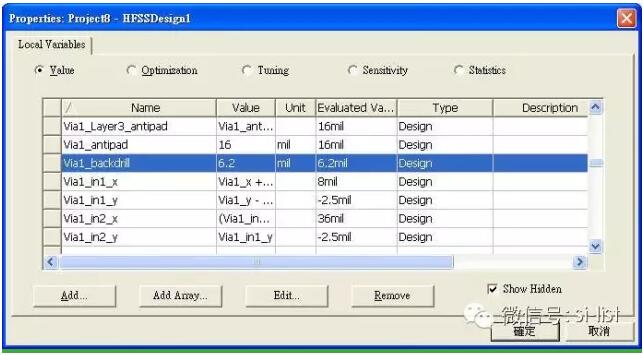

在Via Wizard内的[Options] tab的[Backdrill]若有填值,这样在HFSS内就可以看到[Via?_backdrill]变数
