1. 普通通孔的设计.

2. back drill的设计

3. 盲孔的设计

4.埋孔的设计

3. 普通差分通孔的设计

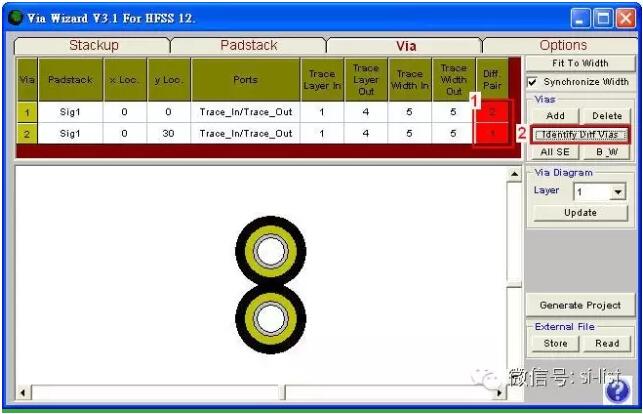

设定single-end或differential pair

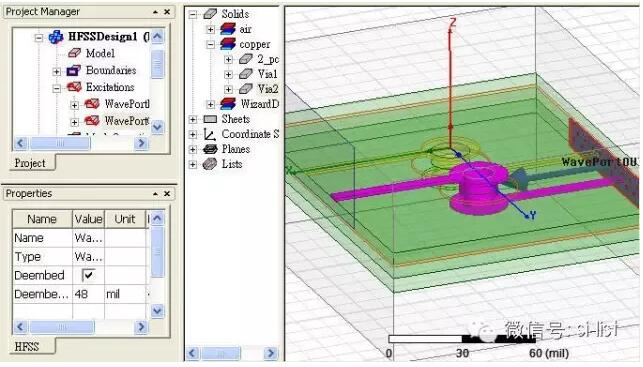

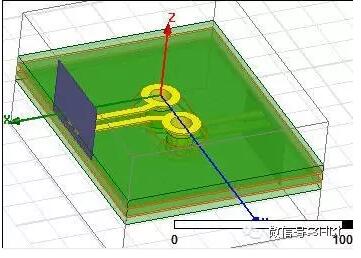

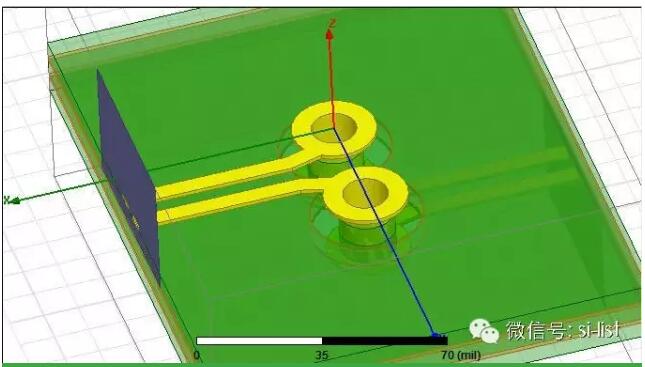

若是设定成differential pair的signals，两条线间距会拉近，并且via 之间由anti-pad所挖出来的椭圆形slot不会补起来，如下图所示

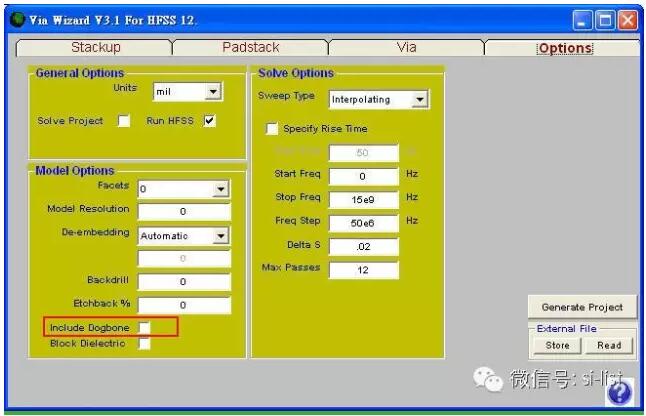

如果希望differential pair的via anti-pad是分开的，不要合成一个椭圆的slot，那取消[Options] tab的[Include Dogbone]选项

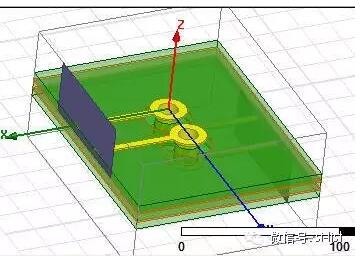

设定成differential，线间距会自动缩到大约一倍线宽

4.盲埋孔设计

盲孔：有一端出线是在内层

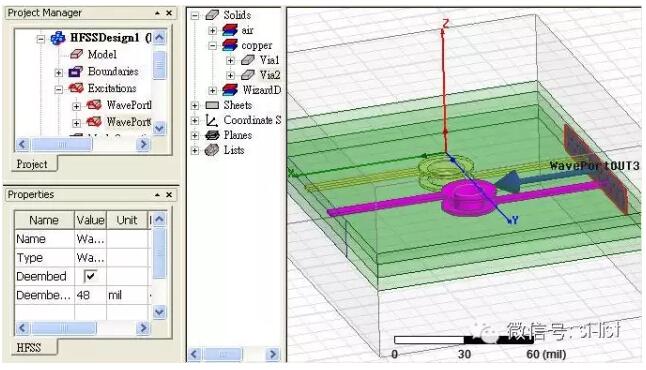

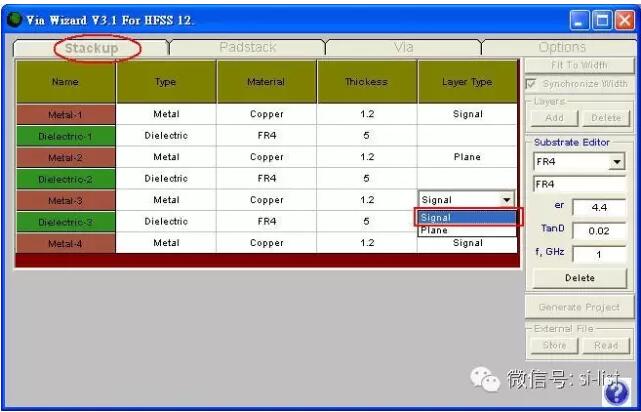

先把要出线的内层属性，从[Plane]改成[Signal]，下图以Layer-3为例说明

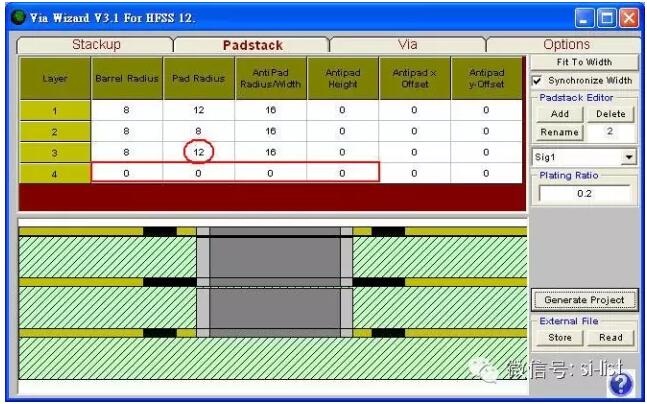

再把内层要出线的[Pad Radius]加大，再把多余的连通导体孔径设为0

把Via的[Trace Layer Out]指定到该层。(下图先把differential属性清掉，不清掉也可以)

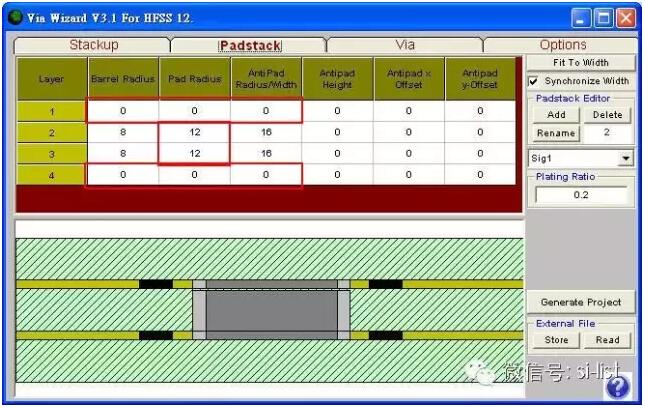

埋孔(Blind via)：两端出线都在内层

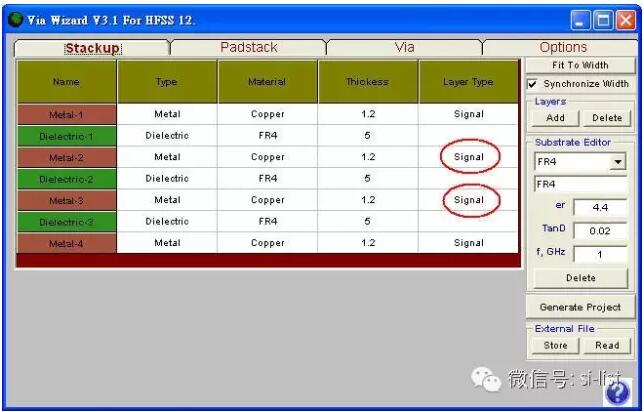

先把要出线的内层属性，从[Plane]改成[Signal]，下图以Layer-2, Layer-3为例说明

叠层中至少要有一层属性是设[Plane]，否则HFSS内没有reference无法自动下wave port，再把多余的连通导体孔径设为0

注意盲埋孔与Back-drill via是不同的
