差分线P与N的等长走线方式比对分析

空闲之余做了个仿真对比，抛砖引玉，大家来讨论。

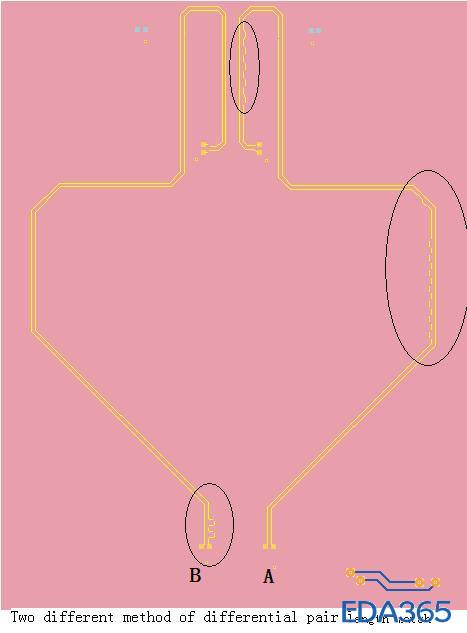

当差分线P与N端线长出现差异时，进行以下两种长度匹配的绕线方式的对比仿真，
A方式：在每个segment有差异的地方绕小型蛇线，尽量让每个segment等长
B方式：在前端或后端绕线作差分等长
根据仿真结果判断：A方式优于B方式，理论上分析原因是，A方式虽然绕线致使差分阻抗发生变化，但变化小且电长度不大因此带来的影响不明显。B方式差模传输性较差，出现较多共模信噪，尤其是频率越高时影响越明显。

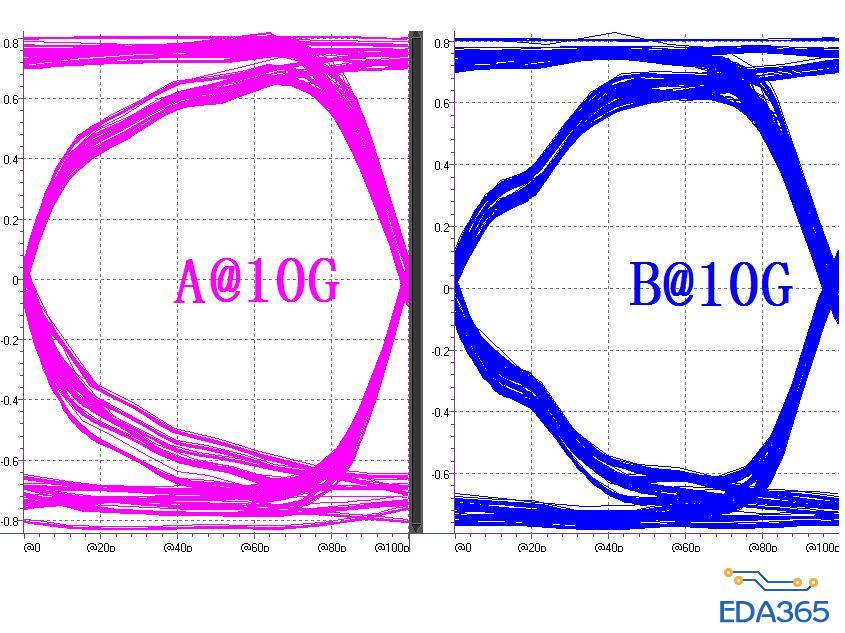

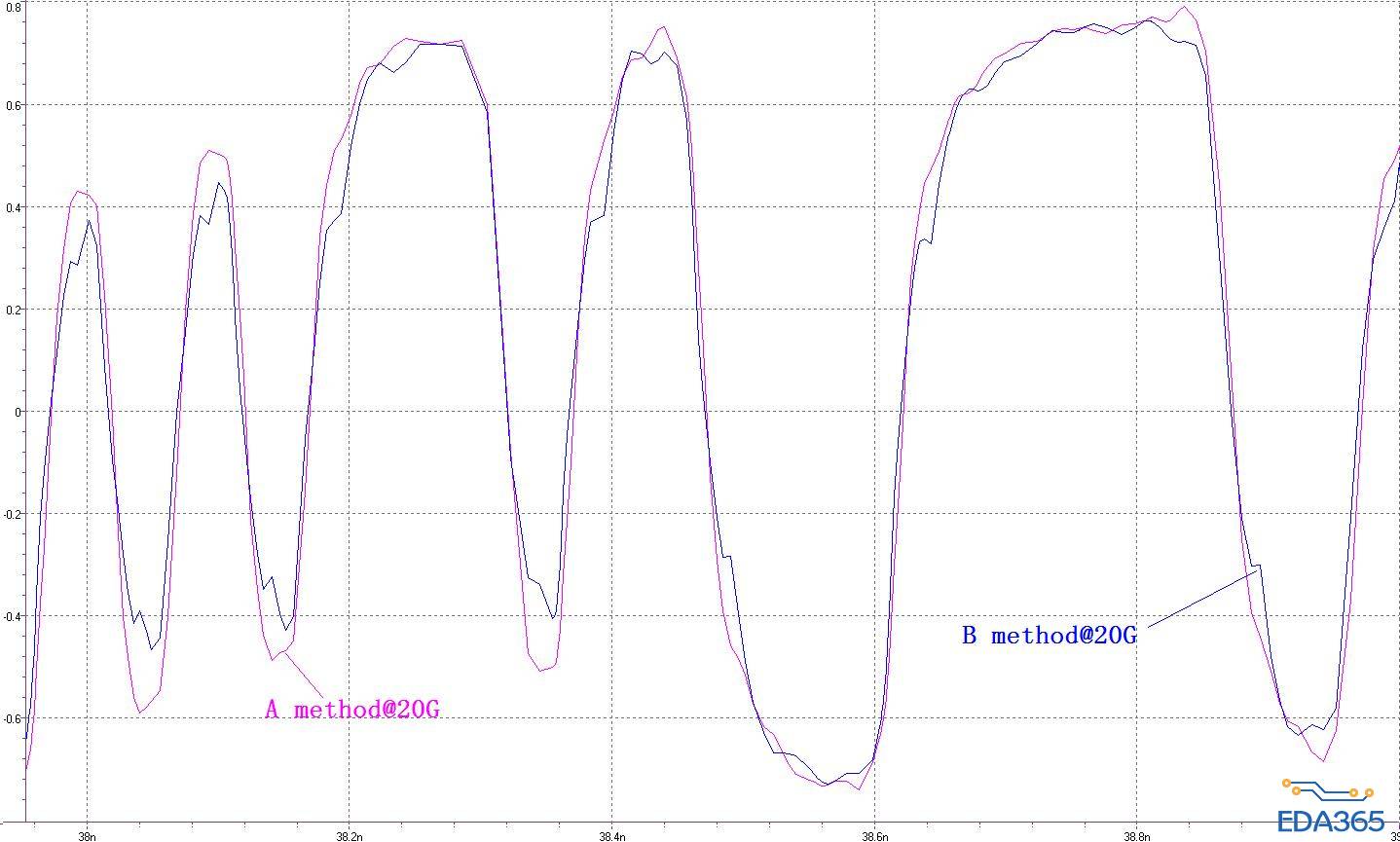

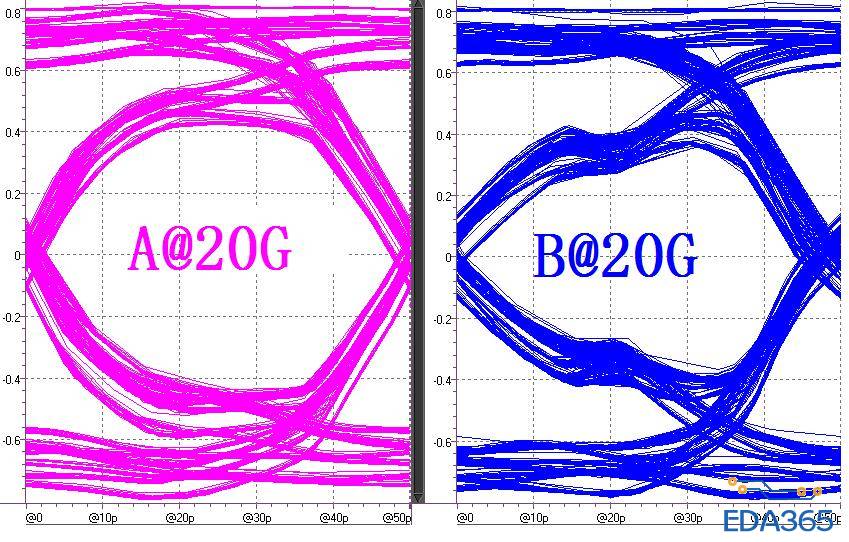

如图

速率越高，B方式越差的主要原因应该是：
速率越高，更多的能量已经不是束缚在trace内传输了，尤其在蛇形线部分，主要能量bypss蛇形线，直线耦合过去（和蛇形线的幅度等绕线形式关系比较大），这样原本期望用于skew调整的蛇形绕线作用几乎失效。
加时域源，看能量传输的图形应该比较清楚。
期待LZ测试验证结果

支持基础性研究，如果再附上场的效果就更好了！

如果在做相位研究就更好了

学习了~~~

这个主要也是相位偏移的原因。要通过软件图形化解释两者相位或者电磁场的区别好像挺难的,可以试试。用理论数字来解释，如果前端绕线80mil,后面差分信号便出现80mil(约12-15ps)的相移，针对高速信号，容易产生部分共模传输。共模差模同时并存，引起时域反射，对外界辐射也增强，在一个UI=100ps以下时影响更是明显。

学习下！

要求上实测的结果 ：）

我看ML605（本论坛有下载），XILINX公司的原装开发板，也用的是小编说的效果较差的B方式啊！

测试板正设计当中，实测结果过些天上图

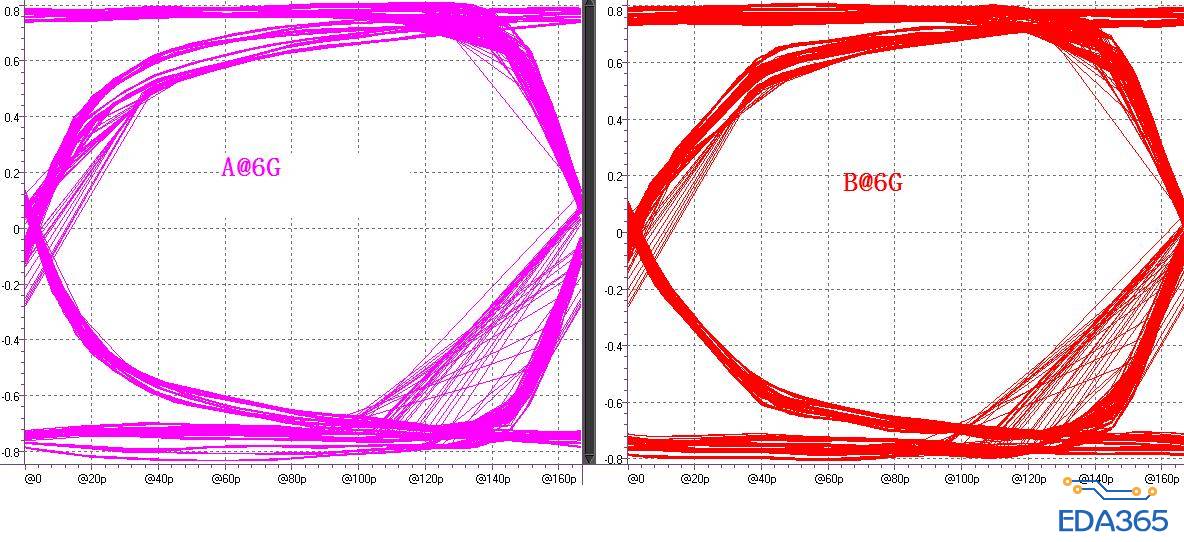

本次只针对高速5G以上信号，从仿真结果看在6G时二者也没有大的差别。

这个问题前面曾和同事争论过：我是坚持A方式走线的效果好于B方式，看来小编的实验验证了我的坚持。
顶一个！

学习学习，谢谢小编。

速度高的时候，就不要再相信你那仿真软件了，弄块板子测测最实在。

非常好，学习了。
