官方提供多个ibis模型,该怎么选择。

时间:10-02 整理:3721RD 点击:
主芯片和颗粒的模型包都包含了多个ibis模型,该怎么选择使用,求指教。如下图所示

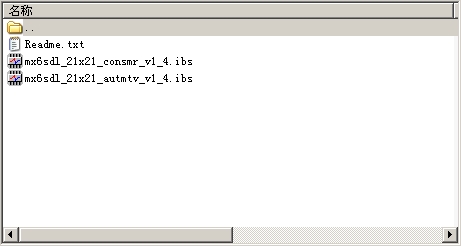

mx6sdl_consmr是商业等级的ibs,mx6sdl_autmtv应该是汽车等级的吧;

美光DDR颗粒同样也是按照等级和电压(DDR3,LPDDR3)分多个ibs文件的!

一般来说厂家会有模型说明书,会指导怎么选择。如果没有说明书,那么一般在模型文件里面也会有注释,或者是型号选择。方针之前都要打开模型文件仔细阅读,找到自己使用的器件对应的模型仿真。如果是同一个器件给出不同版本或者时间的模型,那么通常选用最新的模型进行仿真。

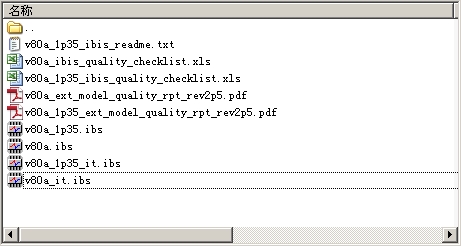

1p35是指DDR3L模型,_it是指工业级的模型,支持温度-45到120度

我还不知道从哪下手,学习中
