急,Altium Designer文件导入到SIWave出现问题,召唤大神。

时间:10-02 整理:3721RD 点击:

各位大神,
最近在学习SIWave(版本号:17.2)仿真PCB,公司Layout使用的软件是Altium Designer 14,需要将AD绘制好的PCB导出到SIWave里面进行仿真,我是用的导出方法是:
使用AD导出工程为ANF格式,再将ANF格式的文件导入到SIWave,但是发现出现了如下问题:
1. 一个net会有很多段线组成,有明显的分界点,并且在分界点处有各种重叠的点。
2. 里面有很多重叠的Trace,并且使用Validation Check自动修复功能修复不掉。

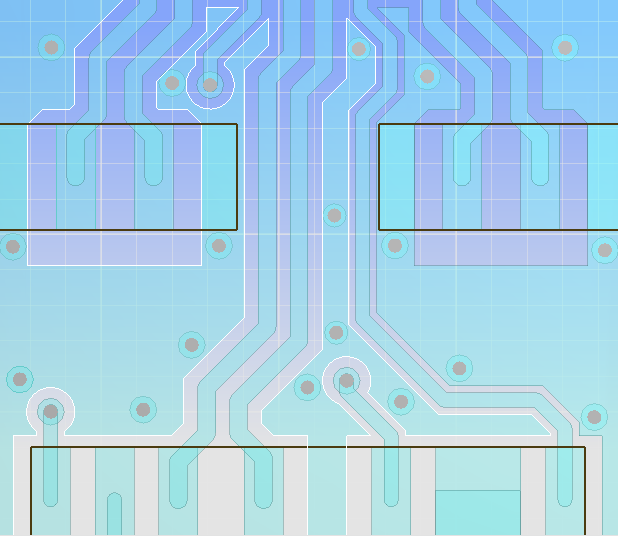

但是使用Allegro PCB Editor Layout的版图导入SIWave就没有此问题,导入后显得很干净,没有明显的接点显示,如下图所示(USB):
导入方法为,使用Allegro画的PCB保存为.brd文件,使用SIWave直接导入。
大神们,请问为什么AD画的图导入进来会有那些问题呢?会不会对仿真结果产生影响呢?应该怎么解决此问题呢(使用到的工程文件请见附件)?感激不尽。




Allgero PCB绘制的版图文件.rar

2016-12-2 13:56 上传

点击文件名下载附件

71.49 KB, 下载次数: 4


AD绘制的版图工程文件和导出的ANF文件.rar

2016-12-2 13:56 上传

点击文件名下载附件

569.77 KB, 下载次数: 3

来人啊。救命啊。

没问题。
