SI-listAllegro输出背钻文件操作步骤

随着PCB上信号速率越来越高，一些单板上的高速信号需要做背钻处理，下面详细介绍allegro软件输出背钻文件的操作步骤。

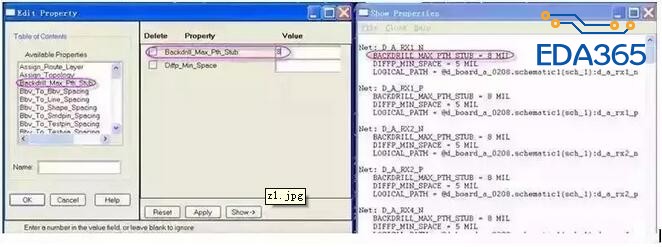

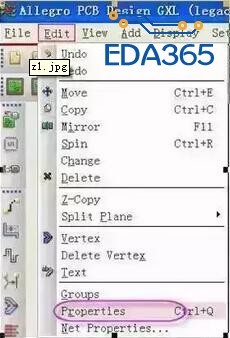

1.首先挑出需要背钻的信号网络，给这些网络定义最大的STUB长度。

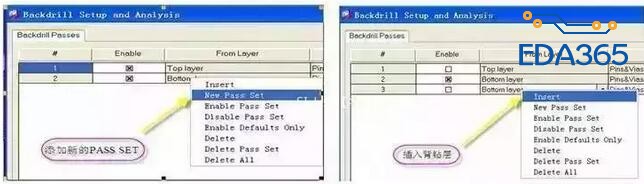

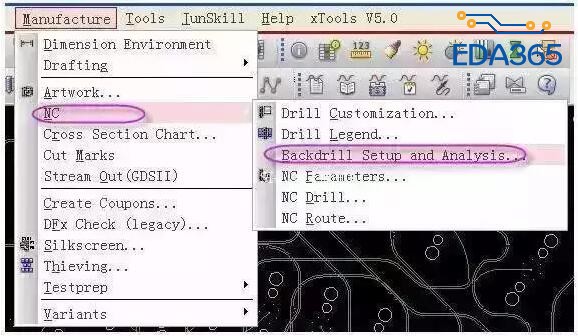

2.接下来进行背钻设置。

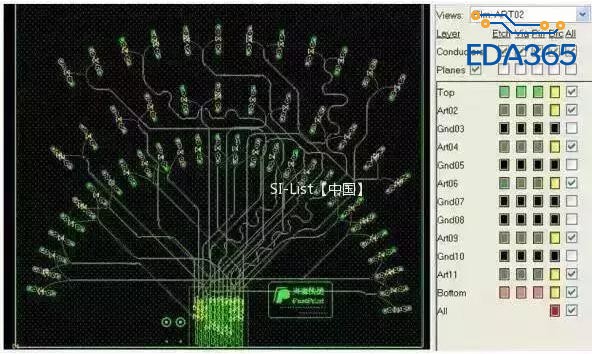

3.背钻方式分两钟，一种是Bottom开始背钻，另外一种是Top开始背钻。下面以一个12层板为例：

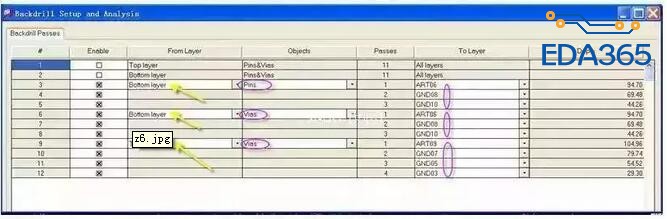

4.压接连接器在TOP，TOP和BOT都有SMA连接器，高速信号布在ART04、ART06、ART09、ART11所以背钻两种都有，而且高速信号上的连接管脚和VIA都需要做背钻。设置如下：

5.设置完成之后：

6.设置完成之后：

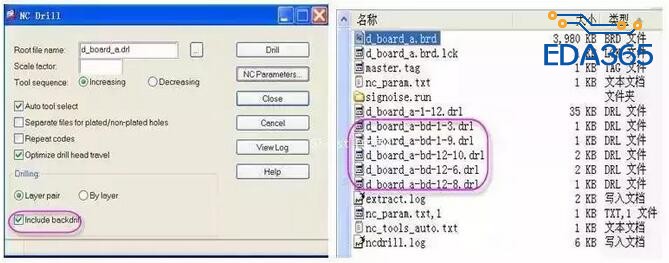

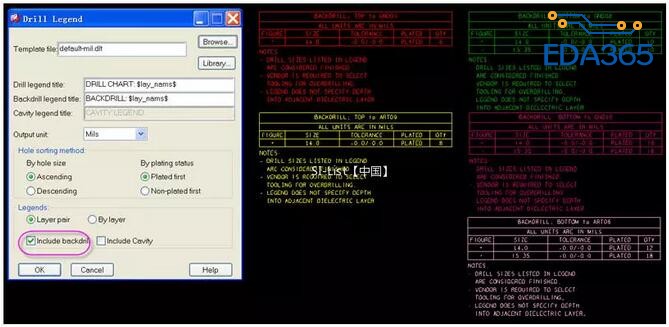

7.生成背钻钻孔文件：

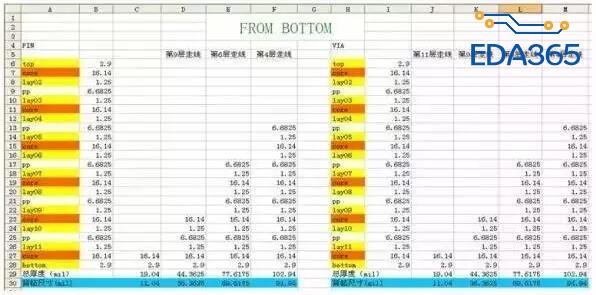

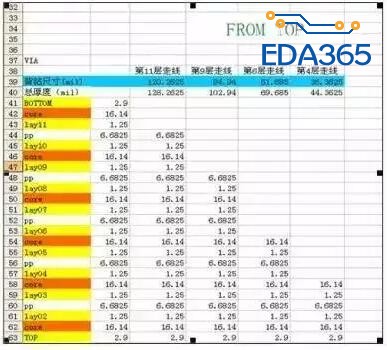

8.最后一步，将产生的背钻钻孔文件和背钻钻孔深度的表格一起打包发给工厂，背钻深度表格需手动填写

注意事项：

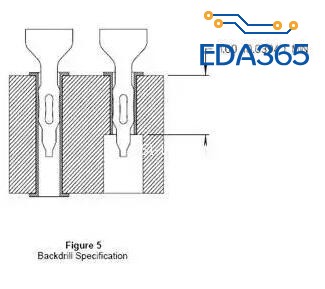

1.要注意连接器针脚的长度，下图IMPACT连接器的要求：

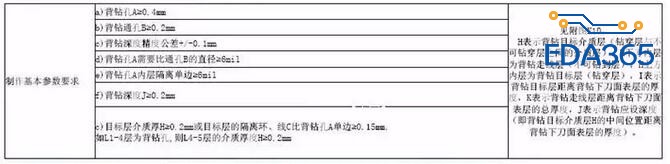

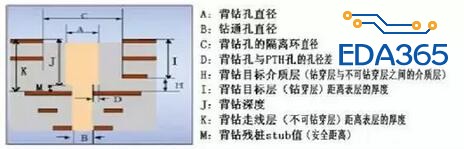

2.注意板厂的背钻深度，兴森科技最小背钻深度为大于等于8mil。下图是兴森科技的背钻能力

----本文完----
