一、产品概述
3U VPX高速数据处理系统是公司自主研发的一套数据高速采集处理存储设备。机箱使用的是代号为VPX-305 的3U VPX机箱，是一款3U 5S的便携式VPX机箱。整机美观大方、小巧灵活、技术先进、安全可靠。可用于外场测试。
3UVPX高速数据处理系统机箱着力于提供一个基于OpenVPX 规范的高性能计算和管理、高级通信交换的系统平台，进一步满足军事、通信与航空应用中高端性能（如实时地形测绘、雷达与信号处理等）、较高带宽等系统架构的需求。 外设槽也可以插入公司自主研发的FMC接口卡，可以配合多种功能的FMC子板，比如8路AD采集、12路DA采集、视频转换、万兆光纤高速数据传输、GTX接口卡等，几乎涵盖了所以领域的应用（具体详见公司官网FMC互联页）。
3U VPX高速数据处理系统机箱采用工业级3U300W的CPCI交流电源，为系统提供可靠的电压。机箱主板上有用来连接显示器的VGA接口，也有两路USB和一路10/100/1000Mb自适应以太网，远程电脑可借助接口监控机箱状态。
注：机箱可根据客户要求配置，包含背板槽位和电源类型。
二、背板总线连接：

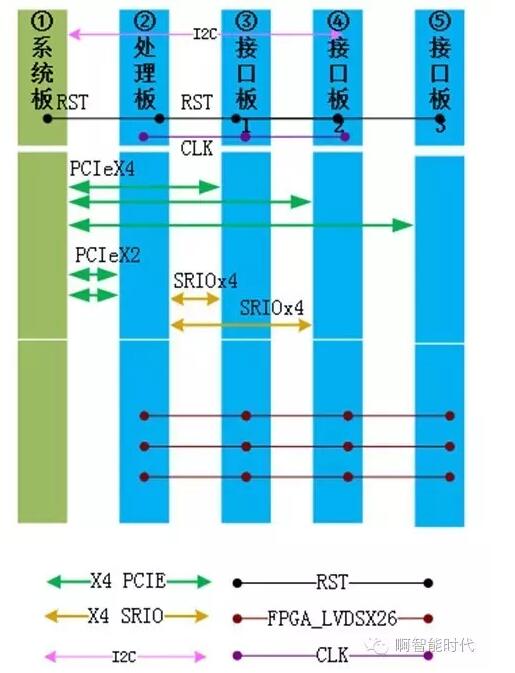

如上图所示，主板有4路PCIe×4模式，分别连接4个外设槽，2号外设槽可以插入DSP处理板，增强系统的数据处理功能，处理板有两路SRIO×4模式，分别连接接口板1和2，可以和这两块接口板最高以5Gbps的速率进行数据传输。另外外设槽的P3口有26路LVDS互联，也可以互传数据。

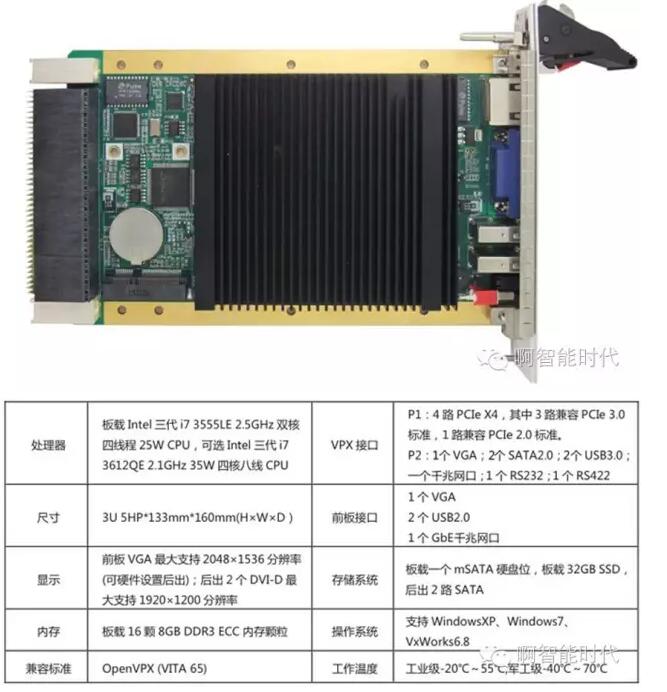

三、CPU管理主板
该产品是一款基于第三代Intel i7双核四线程的高性能3U VPX刀片式计算机。产品提供了多个高速PCIe总线接口，其中3个x4 PCIe 3.0接口，1个x4 PCIe 2.0接口。x4 PCIe 2.0接口可灵活配置为4个x1 PCIe接口，因此产品具有很强的扩展性，可以很好满足多负载多节点的应用需求。

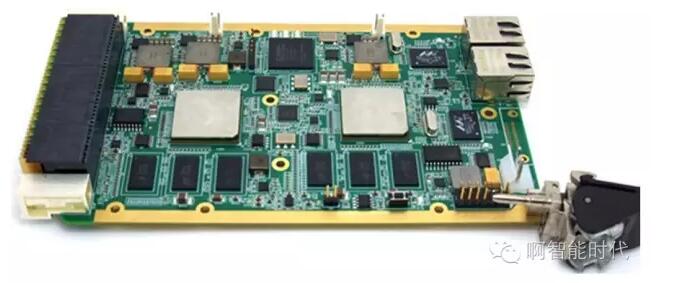

四、基于双TMS320C6678 DSP信号处理板
板卡由我公司自主研发，基于3U VPX架构，处理板包含两片TI DSP TMS320C6678芯片；一片Xilinx公司的Spartan XC3S200AN 配置芯片；一片 IDT 公司的 RapidIO Switch； DSP之间通过 RapidIOX4互联，Hyperlink X4 互联，SGMII互联，每片DSP外挂 1GB DDR3 ，32MB Nor Flash，512Kb Eeprom ，SPI Flash。
板卡特点：
板卡采用两片TI DSP TMS320C6678芯片，8核，主频1G。
板卡采用Xilinx公司Spartan XC3S200AN芯片，用于板卡的电源和时钟管理。
DSP之间 RapidIO x4 @ 5Gbps互联。
DSP 之间 Hyperlink X4 互联。
DSP之间 SGMII 互联。
每颗DSP外接1GB的DDR3，64bit位宽；32MB Nor Flash。
板卡芯片要求工业级。
供电 采用 +5V +12V 双电源。
板卡结构标准CPCIe 6U大小。
整板冷却，支持加固。
软件功能:
DSP的DDR3测试程序；
DSP的Nor Flash 测试程序；
DSP的SGMII测试程序；
DSP的HyperLink互连传输程序；
DSP的SPI接口程序；
DSP的I2C E2PROM测试程序；
DSP的RapidIO接口驱动程序；
DSP的Nor Flash多核加载测试程序；
DSP的网络加载程序；

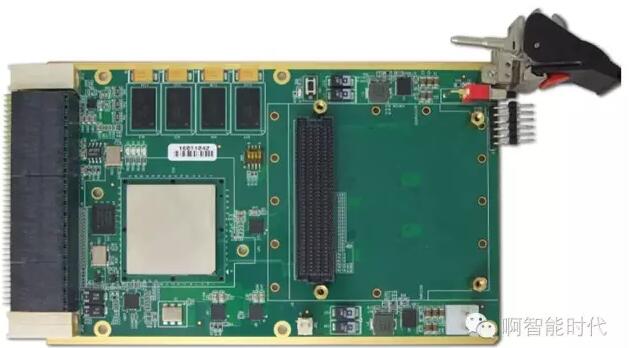

五、FPGA接口板
标准VPX 3U板卡，基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。，可应用于高性能计算，频域算法，如与FFT的加速等；配合AD，DA FMC子卡，实现高速数据采集，回放。
板卡特点：
XC7K325T-2FFG900
VPX VITA 46标准
前面板FPGA夹层卡（FMC）
UART通过USB
支持64bitDDR3， 容量2GByte；
支持1个FMC HPC中LA，HA，HB全部接口和DP0~DP7 8路GTX高速接口，兼容ML605等开发板，前面板输出；
所有器件支持商业级，工业级。
支持 DDR3 IP，PCIe IP开发；
支持 Windows驱动，
Linux驱动。
FMC上接高速ADC，DAC子卡，Camera Link 子卡等，并可提供演示程序。
软件提供：
接口卡FPGA底层接口测试程序；
FPGA链路程序
主板windows7 64bit 上位机通讯软件；
PCIe驱动程序；
