请教，VGA和USB可以共地有什么影响

板内接口电路的共地还是物理接口的共地?

“板内接口电路的共地还是物理接口的共地?”
     我不太清楚物理接口接地是什么，我遇到的应该是板内接口电路接地。主板上USB和VGA得接口是挨着的，接口的外壳连在主板上的接地是同一片地。RGB信号在走线中的参考地是板内的大地，在USB和VGA的接口端单独割开了一片地。

3# arsh1314

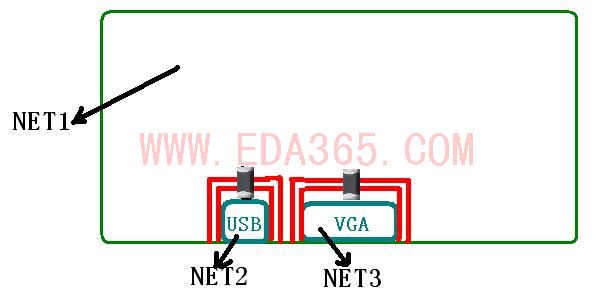

USB(NET2)和VGA(NET2)接口的外壳连接在主板上的地可以分开，分别通过电感/磁珠/零电阻 连接板内地(NET1)

谢谢楼上！
      以前的案子USB和VGA的地是分开的，这次却没有。在测试RGB信号时，探头正极接同一个点，负极分别接主板大地（A方式）和接口那里的地（B方式）。A方式测得的信号有很明显的过冲，上升时间也正常；而B方式测试的结果上升时间是A方式的5倍以上，没有过冲，信号缓慢上升到高电平后就转到下降沿。接外显显示效果不好，图标和窗口的右边有明显的托影，不知道是不是共地引起的。据说是领导要求不割开的，说是对水波纹和EMI有好处，不清楚是为什么，请大侠帮帮忙！

共不共地并不重要，关键是看信号的回流路径

高人啊

绝对高人
