问一个容性负载发送端波形图疑问。
时间：10-02
整理：3721RD
点击：

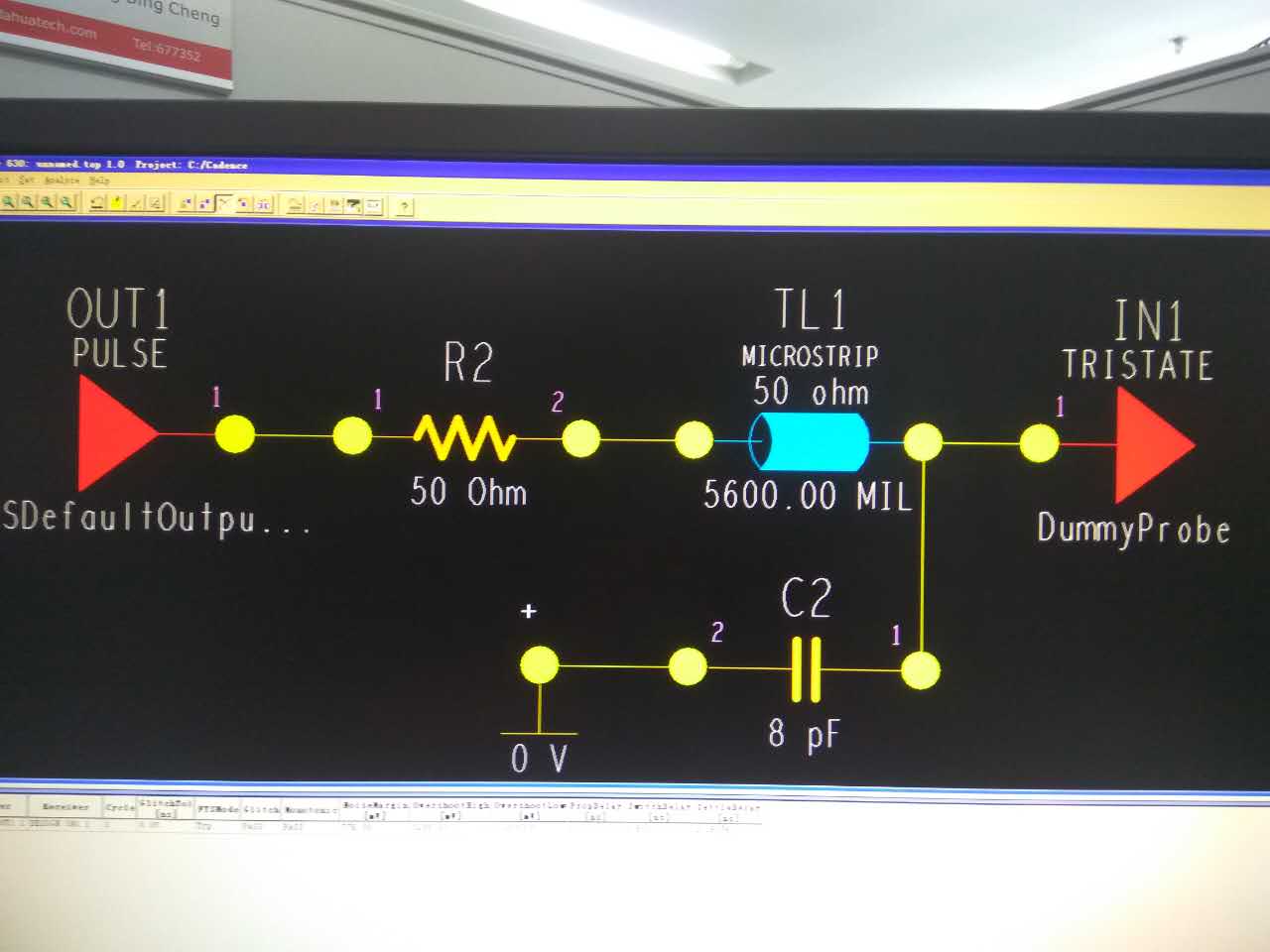

在以下链路中仿真，为啥在发送端测的波形会出现 向上的尖峰?(红圈指示)。
驱动能力略显不够，且走线较长，建议尝试加串阻。
R2的取值应该偏大，换33ohm尝试。
恩 感谢你的解答。但我的问题是，在研究容性负载发射时，信号的下降沿为什么会使得发送端有一个向上尖峰?什么情况引起的.
容性突变是与跳变方向相反的，感性突变是与跳变反向相同的。
上升沿时，容性会出现向下的glitch，感性会出现向上glitch
下降沿，容性会出现向上glitch，感性会出现向下glitch
是因为末端电容导致阻抗发生变化,产生反射！
恩 这是研究末端容性发射的，肯定是发射引起的
感谢小编的解答，很好总结 学习了
学习了
