SI-listAllegro的十大隐藏绝招.知道三个算你牛！

原创 2016-03-21 李黎明 [url=]shark4685[/url]

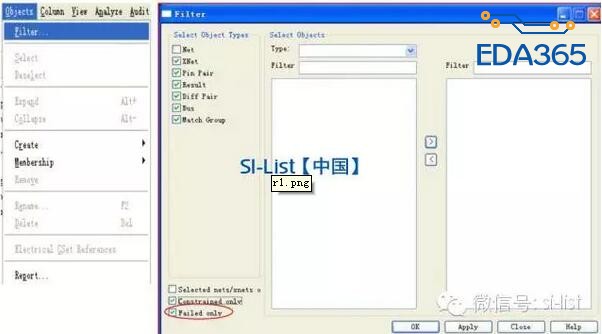

Constraints Manager-View Failed Only

只查看没有通过检查的约束

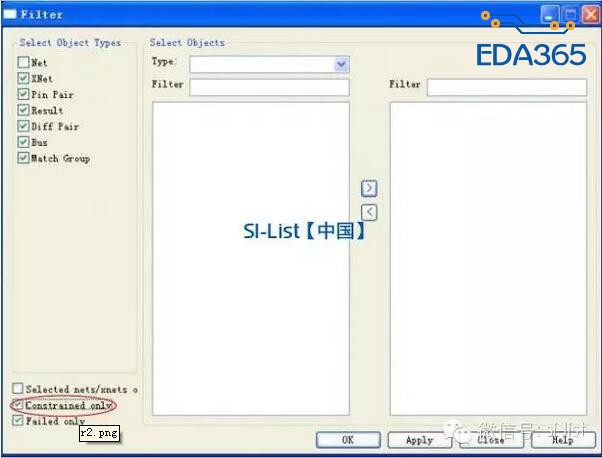

只查看绑定约束的 NET

一般当我们将 PCB 保存为新的文件名的时候，Allegro 默认打开的就是新文件。如何存为新文件的同时，打开的文件还是不变?

在控制台命令栏输入“write”

如何移动 Drill Chart 的位置?

生成过一次 Drill Legend，Allegro 会记住 Drill Chart 的位置，如果这个位置放错了，怎么去改变呢?

执行命名Move--Group

NC Drill Legend 固定行高

Drill--Customization，Symbol SizeX &Y 列填写固定值即可

6、显示属性

当你给某些 elements 加上属性， 想再去看看具有这样属性的 elements 在 PCB 上的分布的时候

Menu--Display/Property/Graphics tab

7、Z-copy 到多层

使用通配符“*” （例如：GND*，假设有很多层以 GND 开头命名）

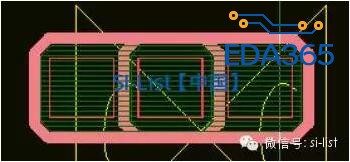

8、焊盘叠加产生的 DRC

有时候会有共焊盘的需求，这样的产生的 DRC 怎样消除?

设置一个 symbol 的 PACKAGE_HEIGHT_MAX 小于另一个 symbol 的PACKAGE_HEIGHT_MIN 即可

9、在 PCB 中移动某一个PIN

给 symbol 加上“Unfixed_Pins”属性

10、Copy Shape 到其他层

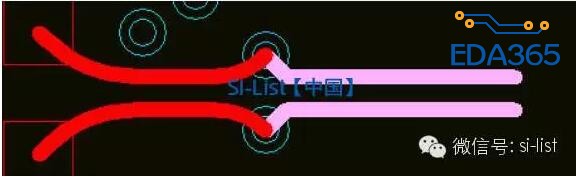

11、这样的线每次还要修是不是很麻烦?

设置下就可以，Setup > User Preference >Etch >padentry_factor

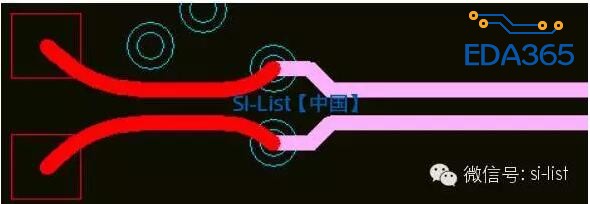

效果图如下：

   学了十一招，还不帮转发......
