先给几个个概念,可能好理解点:

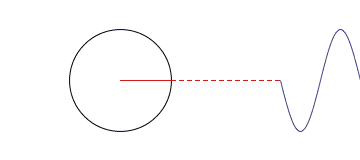

1.数字信号其实是有不同频率的正弦信号构成的.
2.描述正弦信号我们一般用频率F+幅值V,描述数字信号我们一般用速率(bps)+上升时间(Tr).当然也有01
理解上面这写定义后我们再来看F_knee的概念.
F_knee 是一个频率值,他是描述正弦信号的,对于一个数字信号,他有N个频率不一样正弦信号组成.
研究发现,数字脉冲的大部分能量集中在F_knee之下,而且数字信号由那些正弦信号组成跟数字信号的TR关系很大.
所以F_knee自然就跟TR关系了.估算公式:F_knee=0.5/TR
再来看带宽,可以分为模拟和数字2块来讨论.
1.在模拟设备中,带宽通常也可以叫频宽,频宽通常以每秒传送的周期数或Hz来表示----属于模拟设计,所有在一般的数字设计的书上看不到.
信号带宽的定义:有些信号包含不同频率的模拟信号,这些模拟信号所占据的频率范围,典型的是我们2G,3G手机的射频应用.
2.同理带宽在数字信号传输的过程中,定义是每秒传输多少比特位.单位是bps.
总线带宽=单通道速率*带宽数
典型例子是家里的网速:电信的人告诉我们1M,其实是1Mbps,转换成字节=128KB/s ,也就是通常我们迅雷里看的下载速度.
带宽的估算公式:BW=0.35/TR
带宽：单位时间可传输的资料数量。
（有如高速公路的收费站，每秒过多少车）BW（带宽）=0.35/Tr(10-90%上升时间）
波特率:波特率的定义是表示每秒的脉冲数。
单位为：波特每秒Baud/s(Bps)为理论上带宽的单位
比特率:单位时间内传输的二进制代码的有效位(bit)数，单位为：每秒比特数bit/s(bps)实际情况中，大家俗称的单位
波特率和比特率的关系：
由于数字信号是二进制，则每位电平所承载的信息量是1，一个周期内有2个电平。
所以：
比特率=波特率Xlog2 2（以2为底的2的对数）在数值上，波特率与比特率是相同的。
（对于数字信号）由于人们对这两个概念分的并不是很清楚，因此常使用比特率来表示速率，也正是用比特的人太多，所以比特率也就成了一个带宽事实的标准
叫法了。
描述带宽时常常把“比特/秒”省略
例如，带宽是10M，实际上是10Mb/s，
这里的M 是10^6
－－－－－－－－－－－－－－－－－－
