请问如图实测的GMII信号能正常工作吗？

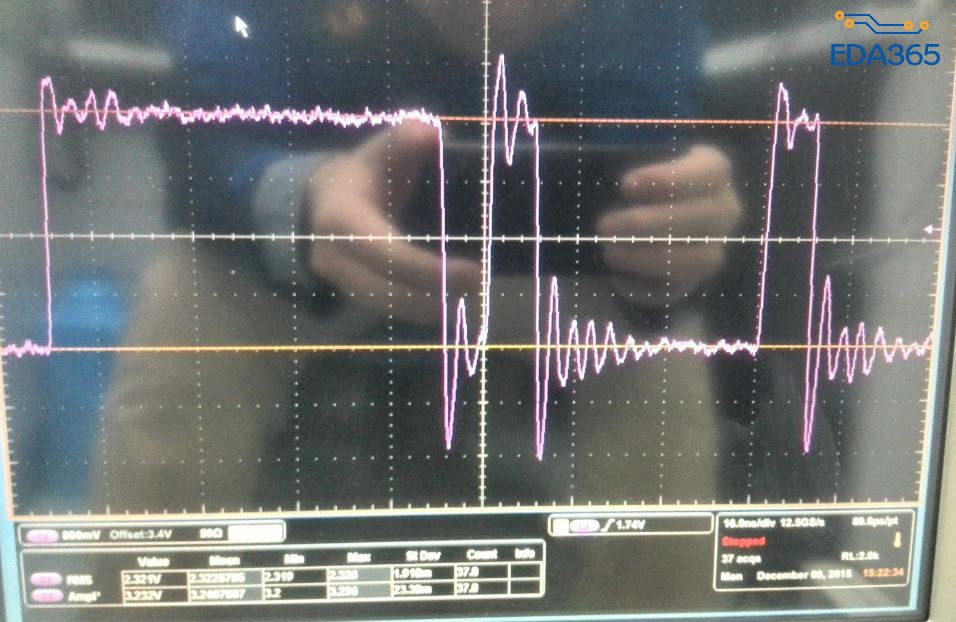

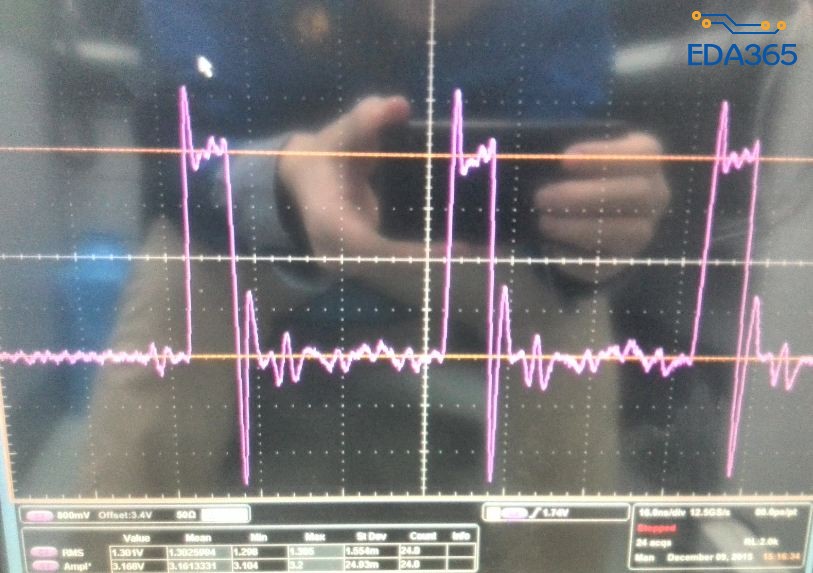

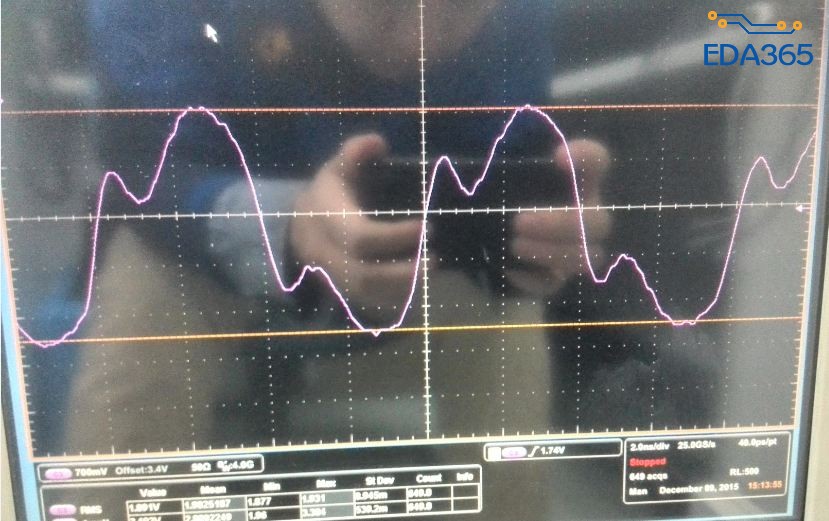

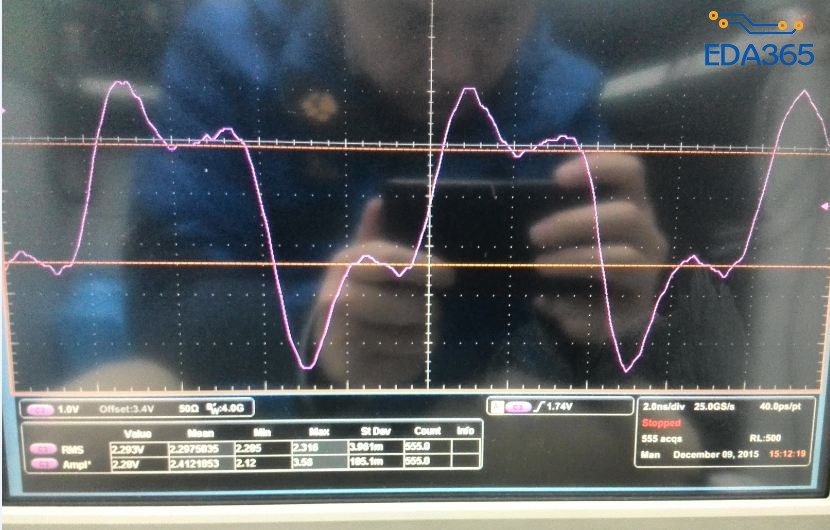

各位大牛，我现在正在做FPGA与Switch的GMII接口，但端口没有建立连接。有可能是器件配置原因。PCB当初没有仿真，也没有加端接电阻，实测的波形如图（采样率12.5Gsps），请问链路不通有没有可能是信号过冲太大的原因?
多谢！

应该是判断电平的原因，确实太差了，GMII对信号的要求还比较高

谢谢，那也就是必须加端接电阻然后再做后仿真了?板子上现在很难飞线，而且是两个BGA互联，加不了电阻啊，除非改版

这个时候你可以先仿真试一试。

好吧谢谢

你测了TXD，TXEN,GTX_CLK，RXD,RX_CLK,RX_DV这些信号间的时序没?  看你测试的信号波形，PHY应该可以识别

你好，之前探头没弄好,后来我又重新测试了一下波形比较理想，应该不是信号质量的问题。我现在是用FPGA的GMII IP核连接交换芯片上的GMII端口，画在一块PCB上了，现在始终建立不了连接，请问您这么用过吗?FPGA FAE说需要把j交换芯片的自协商关掉，正在验证，请问您对这种GMII-GMII的连接有什么建议吗?

学习了

先检查测量环境。这样的情况基本是探头问题概率大，其次检查GMII配置问题，如果这个都没有问题，出现软件设置问题的概率大于80%

个人觉得主要检查一下FPGA端的代码，还是要看协议层的东西，不应该是信号完整性问题。信号完整性更多的是去关注Margin问题，而建立连接的问题主要是协议层的事情，信号完整性不会对协议层产生太大的影响。

之前探头的探针比较长，后来换了个短的就好了。您说的gmii配置有哪些，能举个例子吗

嗯，FPGA发包是能在 TXD还有TX_EN上看到波形的，但是Switch就是不给转发出去，而且外面发来的广播包也不给转发到FPGA

我这里说的是像链接PHY或者switch这样的器件时，不同芯片有不同的配置。介于你这里的FPGA，应该是软件设置的。

是的，接phy需要配置全双工半双工之类的寄存器，但是接Switch没有找到相应的说明，可能还得多试试
