ddr3仿真结果电平的查看

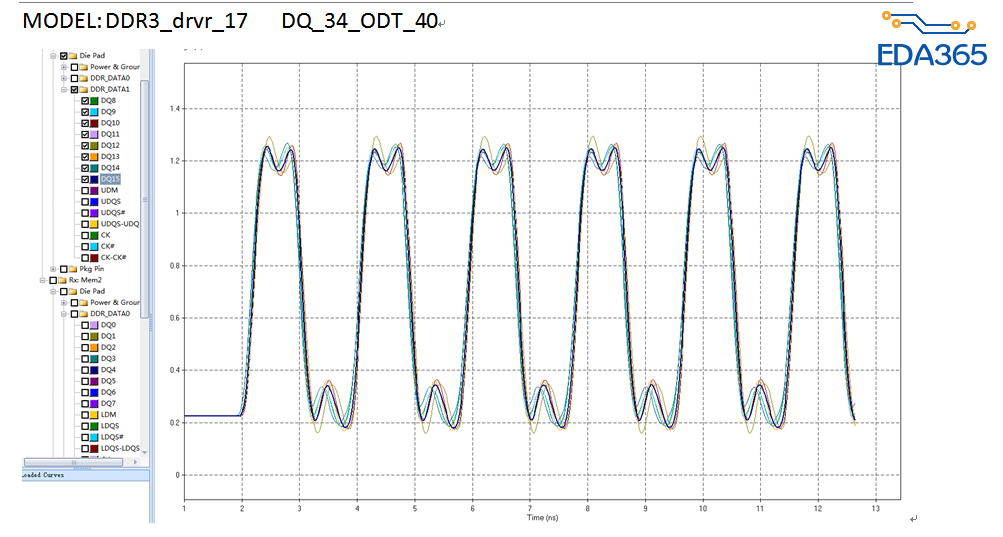

贴上我的结果
这四个都没有过冲，都是满足要求的，我感觉是odt60最好，因为最接近vdd值，但是其他的应该也是满足的啊，
还是说我应该对这四种odt都再结合读信号再看下，或者包括dqs，结合tdac再看下?
大神呢
ODT要和传输线去匹配时最佳的。
同时和拓补也有一定的关系。
不过你说没有过冲，那么这种类似振铃的波形是怎么出现的呢?
我理解是这些值都没有超过vdd的值，，不加odt和odt120直接都超过vdd好多了，大概在2.0v，这种在我心目中就超过第一张图片了。

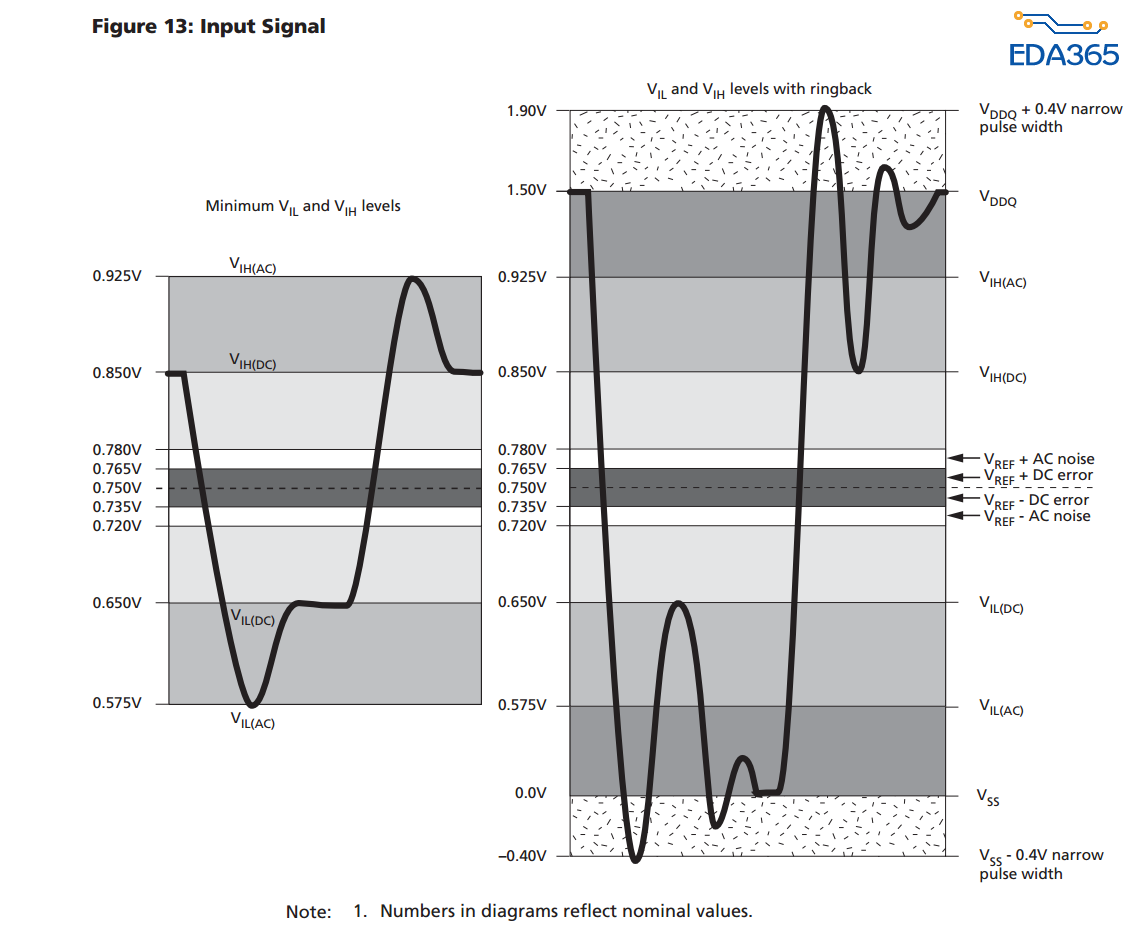

像小编说的振铃，sstl电平不是允许有一定的振铃裕量吗?（图二）
我只要振铃的值不超过规范的要求范围就可以了吧。我觉得三个图都没超过啊，

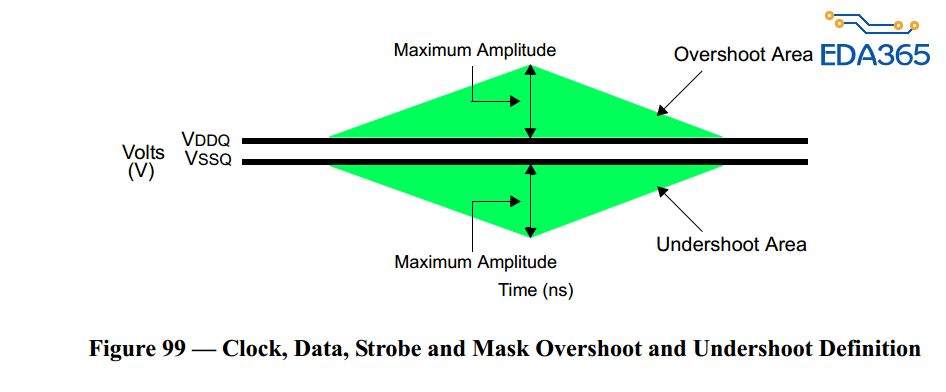

我没说振铃超过了规范，我只是说你理解的没有过冲是不成立的，过冲是肯定有的，只是是否满足规范而已。
关于选择，你做ff，ss，fs，sf几种模式来确认就好，这些严苛情况都满足的就是最好，同时优先选择odt小的，省电。
我一直理解的过冲就是超过vdd的值大于0.4v了，经过刚才小编说没有过冲，不成立，让我顿时思考到了过冲的定义，主要阻抗不匹配引起的，而pcb上出pin点，package内部，pcb上的过孔肯定都会引起阻抗不匹配，所以振铃是肯定有的，我一直纠结了很久为什么波形不完美的问题顿时想通了。 多谢小编！
还有个新问题，就是除了dq线满足要求外，同一个odt的值，dqs的电平是不是也要查看下?
但是dqs的电平查看真麻烦，还有量slew rating，然后才能看tdac的值。，
还有就是我很纠结的是，1.比如说在odt20的时候，振铃满足高低电平要求，但是电平只能到1.2v，但是odt60的时候，电平可以到1.5v，那我是不是应该选用odt60呢?这个信号的电压幅值是1.2或者1.5v究竟有没有参考意义呢?
2 . 你说的做ff ss fs sf，但是我一直好像只关注ff ss type，这个fs 和sf的目的何在?我一直都没勾选
3 . 图二中的 左边和右边有什么区别，我感觉右边很常见，貌似左边没咋见到过，电平很容易就超过0.95v了，
4. 上图二中图形应该就只是指写信号的时候吧，读信号好像给出的图就不一样了，然后读信号的时候，参考电平就变了，变成voH了，但是吧，systerm si 好像没给出voH的参考电平?我是不是还要自己定义下?
我发现我好多问题啊，我决定开个帖子，把自己理想的整理下，小编到时候来帮我看看，我哪里理解错了吧。
好像是ODT大的消耗的电流小吧
odt阻抗大的消耗电流小。
我这里说的odt大小是其使voltage swing缩小的能力，不是指匹配电路单阻抗值。
ODT是为了防止过冲超过通信的电平（不知道你的是DDR几），所以最好的ODT值是信号刚刚好在通信的电平以下一点点的位置
ddr3，通信电平1.5v，所以最好的是odt60
没错，就是这样
恩，感谢，。
