电容组合如何选择（电源完整性）

         在电源完整性中，有个目标阻抗的设计概念。         理论上为了降低目标阻抗的，我们可以并联很多个相同容值得电容，使得目标阻抗降低（此时，自谐振频率不变），但是实际情况不可能上很多个相同的电容，所以，我的问题如下：         通常，布置不同的容值得电容，但此时两个不同容值得电容将会产生反谐振，在反谐振处，阻抗将会很大，为了使得反谐振处的阻抗降低，我们改如何选择电容的组合?
         查了大量的资料，都是直接就给出了电容的组合，也没说为什么可以这么选择。希望大家可以给出定量的分析，或者给个方向（资料）?到底电容的组合该如何选择?
         谢谢大家指导~~~

电容谐振点相差为5-15倍频

请问一下，电容谐振点频率相差5-15倍，这个有什么支撑材料吗?

目标阻抗分析法。
参考Eric Bogtain
Signal and Power Integrity：simplified

我略看了一下这本书的相关内容，个人觉得也没有具体说怎么进行电容组合啊，只是给了几组电容，进行比较，选择哪组比较优而已啊，是不是我看的不够仔细~

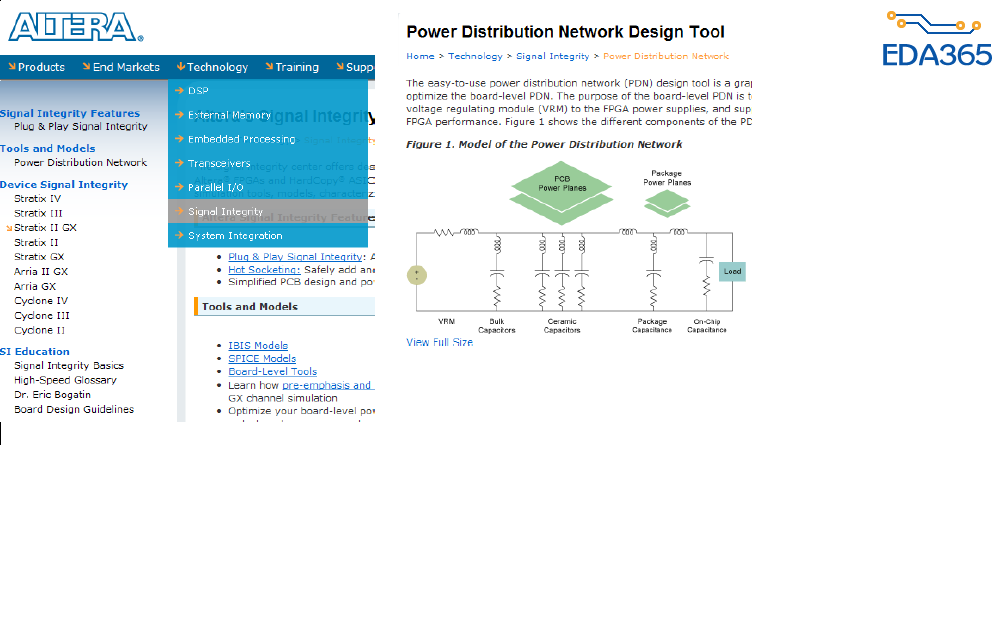

去找一下，Altera 的一个PI前仿真工具，很简单，有表格，有图形，

谢谢指导哈，不过能否说具体点啊~

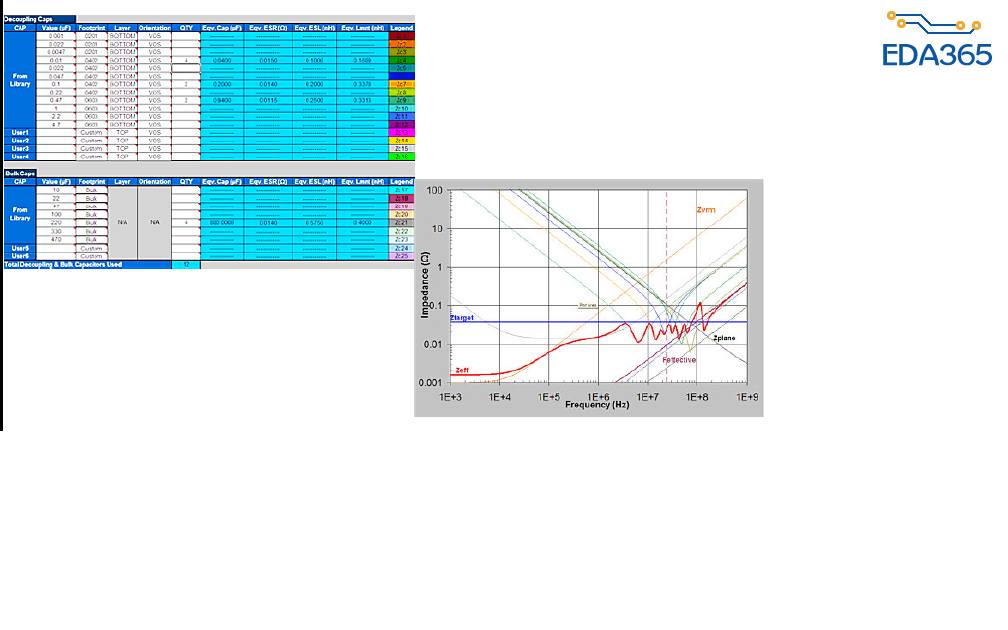

Power Delivery Network (PDN) Tool

兄台，很多书都是告诉你是什么，而不告诉你为什么；我看了很多书，发现很多讲的都对（很多时候只适用于他们自己的例子），对我却没有一点用

谢谢哈~

谢谢，我去研究一下~~~

谢谢您的回复，有时候确实看了很多书，也找不到原因，所以有时比较迷茫，这时前辈的指引会显得非常重要，给新人或者是方向，或者是资料，还望前辈多指导~~~

謝謝分享

您好，我想请教一下，用PDN tool 是不是还要llicence啊，PDN tool就是excel表格吧，感觉无从下手啊，表格里面的数据貌似也改不了~~~谢谢~~
