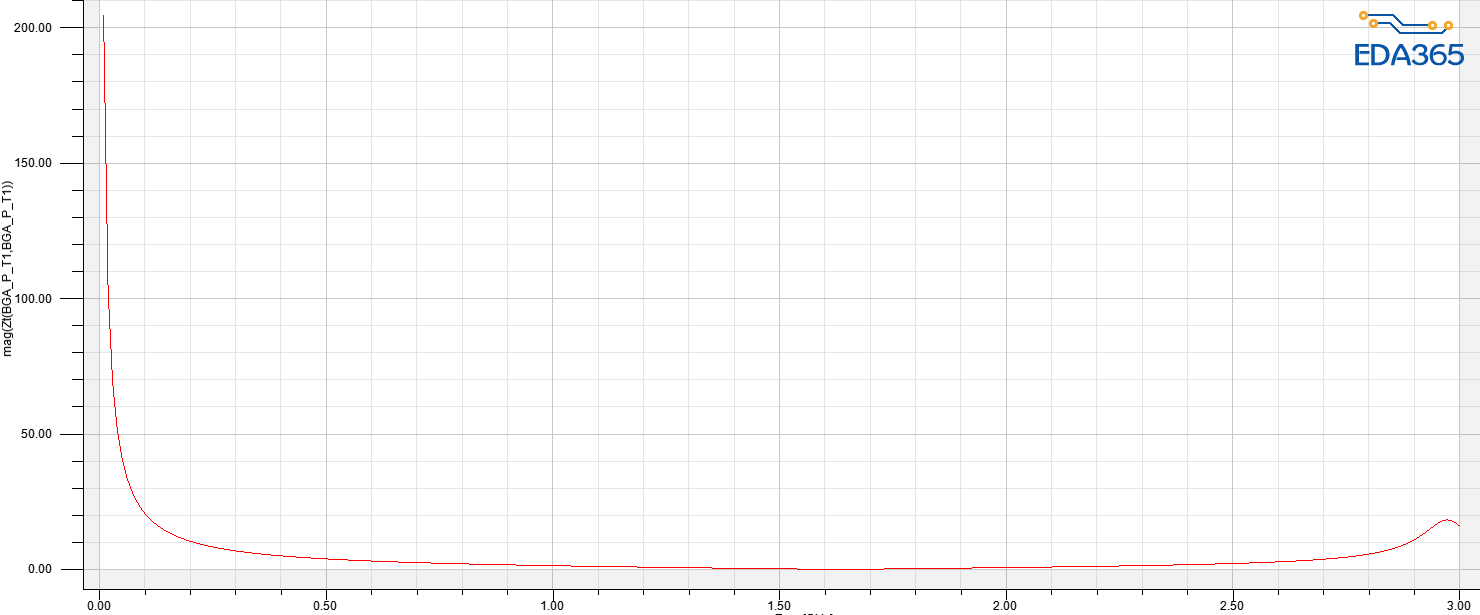

低频为高阻抗

请问这是一个什么样的模型，电源or芯片?

这是一个测试芯片用的连接器叫socket。
做了一个关于socket的电源部分的阻抗分析。
但是无法解决低频高阻抗的问题。

端接个0.001欧的电源内阻，再把图贴上来。

是的，直接把电源端直接短接到地上，阻抗也很大。
就是不明白，为什么要接地，虽然我知道是模拟的电源内阻。
但是Z11不是另一端开路的情况下计算出来的吗?
个人的理解是，这个时候就把这个短接的电阻归属到二端口网络的内部。是吗?
那在SIWAVE中阻抗Z11也是只能体现为板子自己的阻抗。不能完全反应PDN（包含电源）
网络的阻抗！可以这么理解吗?
望明示?

如果是电源阻抗，这就对了。低频其实就是VRM的内阻的表现，但是你的VRM没有model，那么其就会显得是比较高的阻抗，如shark说的一样，端接一个小电阻上去，这样就可以看到比较低的阻抗，当然，我建议不要去看低阻抗啦，因为你端接一个电阻也是为了曲线好看罢了。

也是，如果仅仅PCB 的电源的输入阻抗Z11都小于实际的目标阻抗，
那就更好了！那加上输入阻抗就更ok了。

负载输入阻抗一般都是几十K以上的，对你的Z11影响可以忽略不计了，别太钻牛角尖了。
