高速高频信号走弧形线的好处

由于高速讯号   许多都是走差分形式

例如PCIE  HDMI USB……等

因此用高速差分讯号来做说明

差分讯号   最重要的就是等长

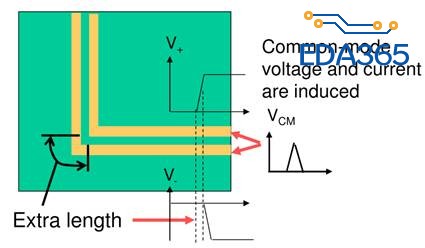

然而会因为90度转弯缘故，使得外侧走线会多出额外的长度，导致相位差，因而产生额外的共模噪声

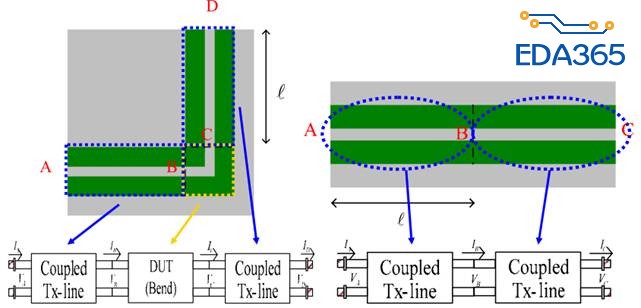

以阻抗观点  90度转弯会造成阻抗不连续，进而产生反射

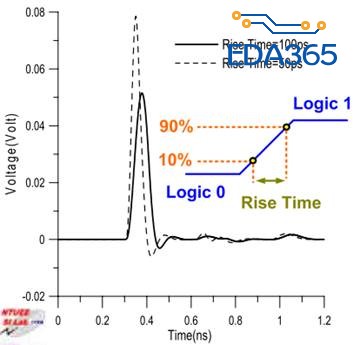

且若上升时间越短，其90度转角引起的共模噪声就越大。

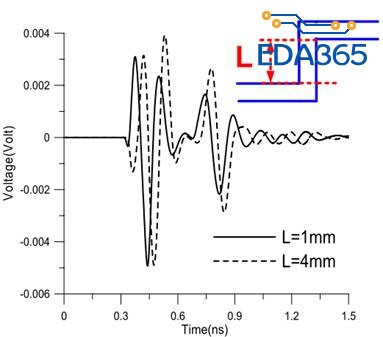

而下图中的L越长，亦即相位差越大   其90度转角引起的共模噪声也越大

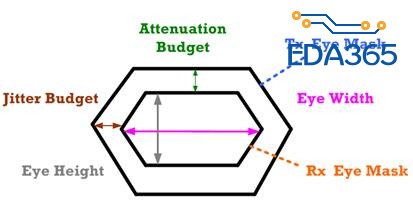

以眼图分析，由于90度转角会阻抗不匹配，以及部分讯号会差模转共模，

因此会有损耗。且又因相位差而产生Jitter，换言之，90度转角会使眼图的眼高跟眼宽都变窄。

当然，实际的PCB走线，不可能从头到尾都直线，没有转弯，

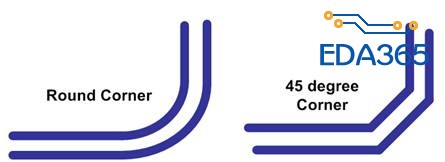

换言之，转弯是无可避免的，因此可利用45度转角，以及圆滑转角，来取代90转角。

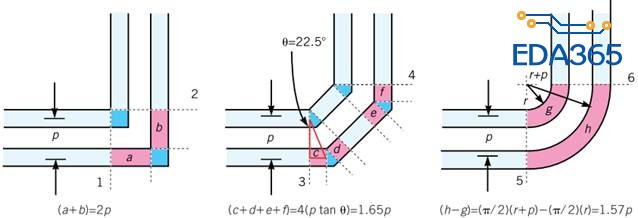

由下图可知，转角所造成的相位差，以90度转角最大，45度转角次之，圆滑转角最小。

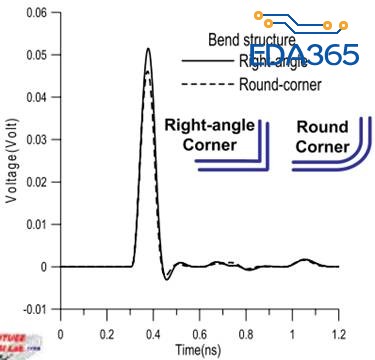

而圆滑转角所产生的共模噪声，也确实比90度转角来得小一些。

由此我们可知，只要是转角，就会有损耗，相位差跟共模噪声的产生，充其量只是程度多寡，

理想上当然尽量避免使用，

但如前述，实际的PCB走线，转弯无可避免，

因此只能靠45度转角跟圆滑转角来将危害降低

其他详细原理   可参照

EDA365藏经阁 => 差分信号之剖析与探讨

在此就不赘述

使传输线的特性阻抗尽可能保持一致，比45度走线更好，与电流返回路径没什么关系

THANK YOU VERY MUCH！

学习了，很受用

很好的东西，谢谢

走弧形线大多防直角啊
