USB2.0协议问题

各位老大
高速模式时，电流驱动的大小为17.78mA，端接为45Ohm，得到的电压值怎么是400mV。
是因为每根信号线的两端都有45Ohm端接吗?
理解得有点模糊，求教

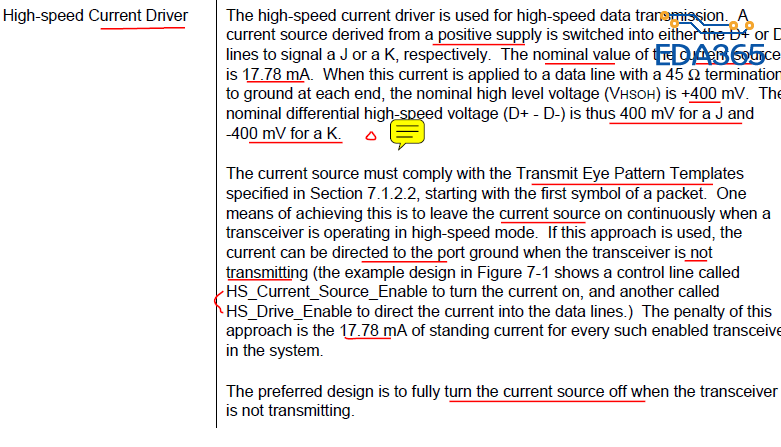

对于小编提出的问题，在规范里面其实讲的很清楚。如下图：

电流源只输出17.78mA的电流到D+或者D-，此时是有45Ω端接到地的，再加上线上的45Ω，输出的幅度就是400mV。
不知道此解释是否满意。
如有不对的地方请高手指教。

不是线上的45Ω，而是两端各有一个45Ω端接到地

我不懂usb，问一下17.78mA*45ohm=800mV;17.78mA*90ohm=1600mV;这样的话400mV是怎么算出来的?建议不要这么算，交流的信号这么算不太合适吧

看来下规范：High-speed operation supports signaling at 480 Mb/s.  To achieve reliable signaling at this rate, the cable is terminated at each end with a resistance from each wire to ground.  The value of this resistance (on each wire) is nominally set to 1/2 the specified differential impedance of the cable, or 45 Ω.  This presents a differential termination of 90 Ω.

每根信号线的两端都有45Ohm端接
17.78mA电流流出驱动端后遇到一个45Ohm端接（到地）电阻和一个45Ohm的传输线并联结构，然后电流被分流，实际上只有一半的电流注入了传输线，在接收端的45Ohm端接电阻处形成400mV的电压?
是这样吗?
如果是这样，那源端的45Ohm（驱动结构内阻+Rs）匹配的作用是什么，和谁相互匹配?
求教

在时域中的匹配，都是以传输线为基准。
所有的远端和负载都以传输线为参考，与传输线匹配。

那45Ohm端接（到地）电阻对这种匹配没有影响吗?

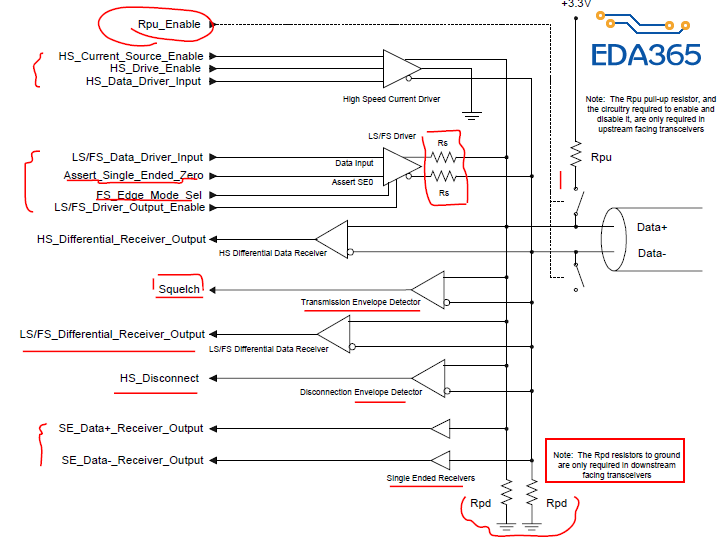

对于高速模式，驱动器内部是没有Rs的，如下图所示，只有在低速和全速的时候才有Rs。

谢谢，我没注意到这个
那在高速模式下应该也是在信号线的两头都端接了45Ohm的电阻到地吧，这个图上怎么没有，还是用其它结构来等效实现?

解决了，谢谢各位了，读协议时不够仔细
