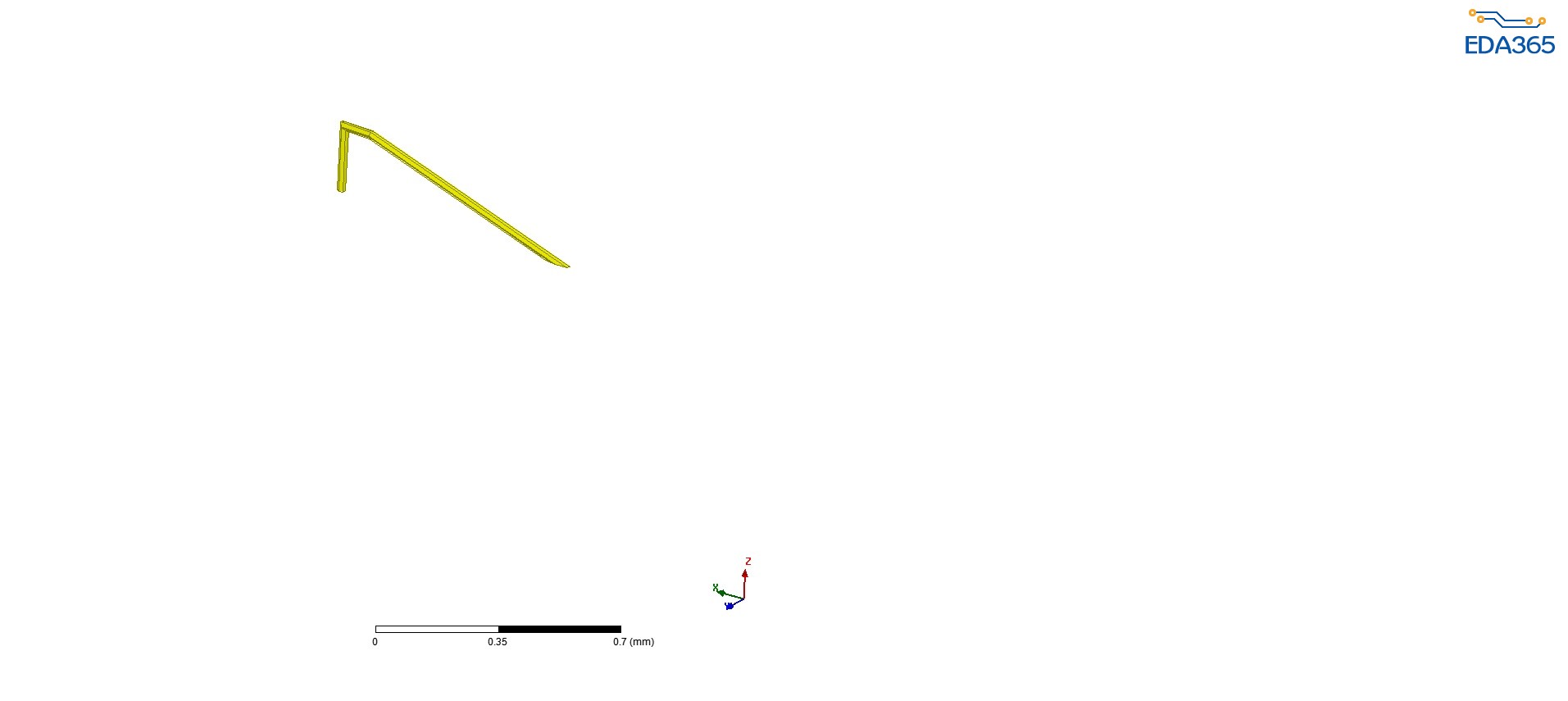

怎样用HFSS提取绑金线电感？

用Q3D, TPA 查看

您好，HFSS不能提取吗?

可是可以，TPA操作起来相应简单些。

HFSS后处理S参数可得到电感曲线

用HFSS仿真出Z Y参数，在输出结果里，利用电感的公式
L=im(1/Y(1,1))/2/pi/freq
Q=im(1/Y(1,1))/re(1/Y(1,1))=-im(Y(1,1))/re(Y(1,1))
当然也可以用Z的公式去求。

这个方法貌似不错，但是，怎么设置端口?先在金线两端添加两个50ohm的微带线并加激励?

正解。
补充一点：端口可以de-embedding的。

提取电感没有意义，你又不是做电感器件，一般求得Zin阻抗，做阻抗匹配。

为什么没有意义啊?

怎么用HFSS提取S参数呢，貌似有限元需要返回路径。估计需要各加一段传输线，然后再加上参考平面，然后去嵌。
貌似巨量法可以提取单根Wire-bond的S参数， ADS， 没试过~

HFSS，ADS都可以做这个工作，ADS Layout里面有自带FEM有限元法。

能提取s参数的软件应该都是有这个功能的。

q3d
