手算简单电路的S参数

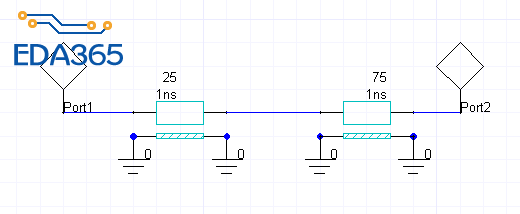

详细计算我就不写了，写写思路：
首先延时要转换成电气长度,这主要和频率,电气长度有关系
75ohms传输线处的端口算出Zin2,ZL为Port2内阻
Zin1作为25ohms传输线的ZL再算port1的Zin1 由Zin1和Port1内阻算出S11
同理反推S22
Zin=Z0*(ZL+i*Z0*tan(theta))/*(Z0+i*ZL*tan(theta))
dB(S21)=dB(sqrt(1-S11^2))-ConductorLoss-DielectricLoss
ConductorLoss=4.343*esr*(0.637*tan-1(1.4*(surface roughness/delta)^2))/Z0
dielectricloss=4.343*omega*loss tangent/v
esr为电阻，delta为趋附厚度，oemga为2*pi*f，v为电磁波传输速度
有损条件下需要算反对数运算，运算量有点大。
无损条件下，Conductor和Dielectric损耗为0，S21=sqrt(1-S11^2)
反过来求S12也是同样道理.

问一下，我们PI仿真时用的电容S参数也是这样计算出来的吗?谢了

你仿真用的电容是测试出来的。
当然，厂商在设计MLCC时，也是类似的multi-layer结构，也是以此方式计算。

这么多工具，为什么要手算呢?

手算可以提高自己对S参数的认知，以后仿真软件出错，一眼就能望出来。
