信号回流问题

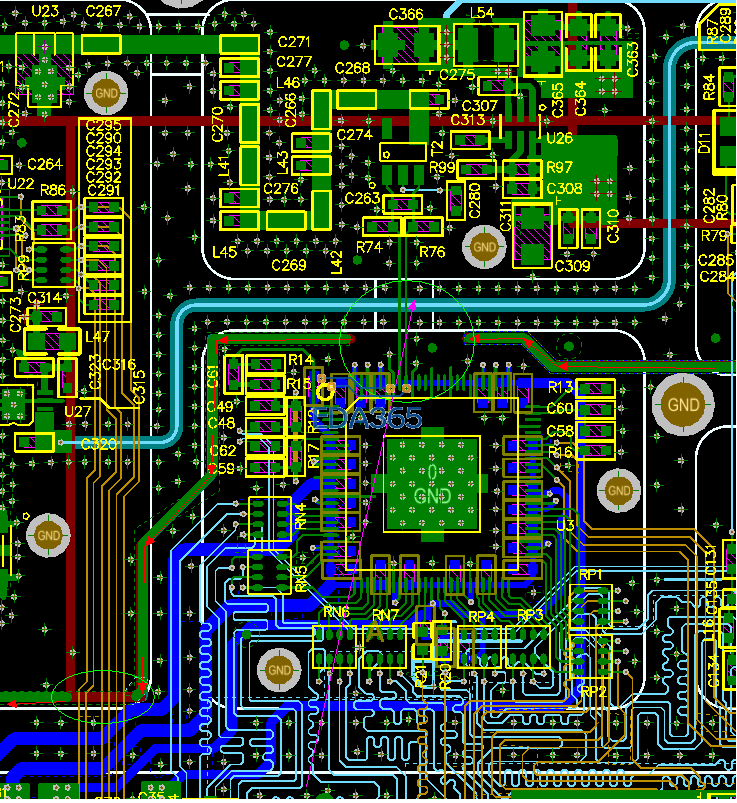

在做数模混合板时，存在一个疑惑。数字区域与模拟区域一般的做法都是分区不分割。具体的如下图所示：
模拟区域的模拟器件都是用数字信号来控制，在跨分割的时候在相邻层都会将两个地强连起来。不明白这样做的真正目的。请大家一起来分析下。
图片的左下角是信号跨分割部分；中间为模拟信号与数字信号连接口；红色箭头为分割带。问题来了：
跨分割信号的回流问题。回流都是数字信号回流路径最短回流；模拟信号感抗最小回流。那么，跨分割处的数字信号回流是从信号本身地层回流呢，还是从中间回流?

任何东西都有回圈，生命也一样，当然信号也一样，不要只关心信号出去，而不关心如何回来。信号出去与回来同样重要。板子layout不好基本上是没有关心信号如何回来，只关心如何出去。

数字信号回流路径最短回流；模拟信号感抗最小回流.这句话是谁告诉你的》?》?应该是低频信号回流路径最短回流；高频信号感抗最小回流

跨分割的是差分信号吗?模拟/数字的两个地有桥接吗?

如果只是一些低速的控制信号线则一般都不关注走线的回流路径！

lz的layout功底不错呀，从实践证实你不用管是模拟地还是数字地，只要关注信号的回流路径模拟与数字不要产生并行区就可以了，当然也包括电源的网络啦。这样省心呀！嘿嘿！这是我的经验。

强悍啊，“平行地”这个词用的非常妙！

我按照这个原则，layout几乎每块都成功，哈哈！

可我还是没能弄明白上面说的回流的问题。

假如模拟信号出去的路径和数据信号出去的路径很远，但是由于layout上的某种原因导致这2个信号在回来的路径上有重叠或平行，那么数字信号会通过耦合产生干扰。

总而言之：模拟的器件、走线和过孔都必须完好的被模拟地包围。只在模拟和数字的交界处开个通道来共地。

模拟和数字?现在分的很模糊了，你看集成了低噪放，混频器，AD,DA的器件，你怎么分啊

我觉得也是，注意信号走向和回流就好，总觉得分区不能随便分，分不好会产生好多问题！

哥们说话好有哲理，送你两个字“精辟”！
