PI学习记录帖，新手共同进步，高手指点迷津

最近工作上没有太多的任务，所以安排了学习计划。
PI作为一个比较重要的学习点，但是苦于没有经验，没人指点，资料不多，想入门还是有一定的难度。徘徊在门外的感觉实在难受，似乎一直在荒漠中找不到走进PI大门的路。迷茫~~
昨天在论坛下载了资料，今天上午看了于博士的《电源完整性设计详解》觉得很不错，也在本版块发了帖子上传详细内容，有兴趣的TX可以去看看：http://www.eda365.com/thread-40015-1-1.html
以我目前对PI的浅显的了解，暂时定为SIwave作为实践PI的软件。各位有此方面的资料，若能共享不胜感激。
也欢迎各位同样徘徊在PI门外的TX一起来讨论入门之道。
周末了，祝大家过一个清凉的周末！

丁页

本周有测试要做，PI的学习只能暂时搁置了。
这几天忙完继续~

今天只看了一小会资料，就是传说中的官方培训资料。

看到这一块在软件操作上有点问题了，根本不知道那层是电源，那层是地了。因为只有SIW文件没有BRD文件，不知道怎样查看。

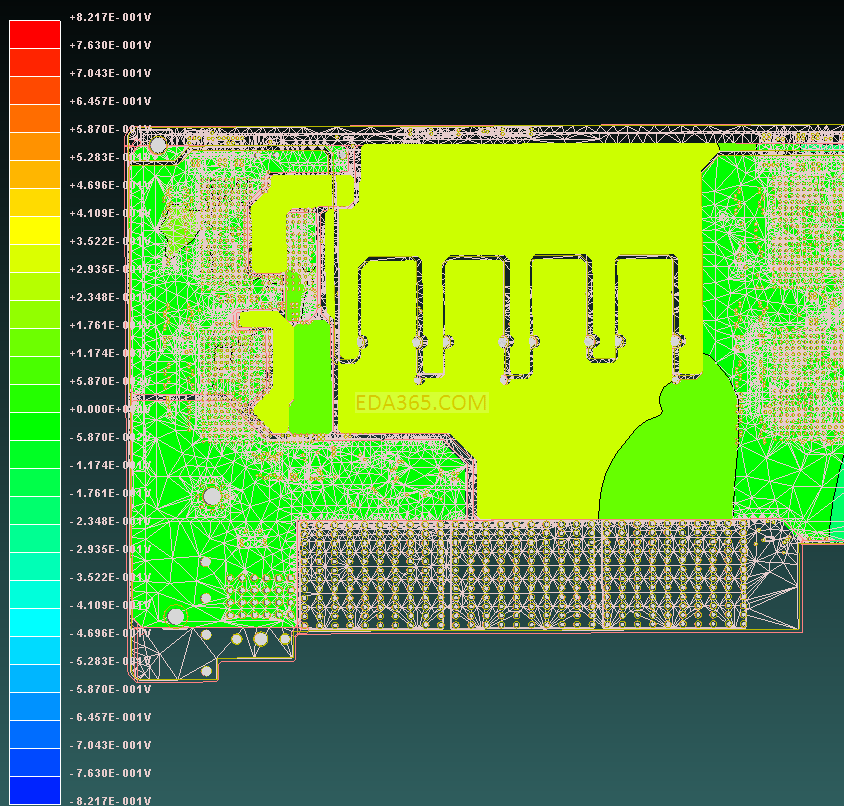

今天同样没有很多的时间看文档，只看了一小部分，开始从自己现有的PCB到入到SIwave进行软件使用的摸索。没有什么可以讲的，实在是太懵懂了。就发张图片吧。看起来挺好玩的。

    自己可以命名的吧

    对的，可以自己命名，那天拿的是网上下的SIW文件在看，他没有设置，从文件上自己看出来的叠层设置觉得有点问题，不敢相信。昨天从自己的PCB上导出了SIW文件这样比较好。只是对于仿真结果没有参照就不知道自己操作上是否有问题。现在还是在熟悉软件中~~~理论也很欠缺。

    真是不敢相信，今天看到的一章印证了我前几天还不相信的猜测结果。


竟然真的中间相邻的4层都是走线层！

    可能需要的走线层比较多吧 呵呵

    需要走线层多，这样多个走线层相邻是很少见。不能理解。

四个相连确实很少见，一般都是两个

TO LZ：你可以在siwave里查看层叠结构和具体布线啊，这个与看brd一样的。你做的这个仿真就是电源地的本征谐振仿真。
各位对siwave在PI的仿真有什么见解没，大家多发言啊

    刚开始接触，很不了解。多谢的回复，希望能多交流！

各位有这方面的群推荐吗?

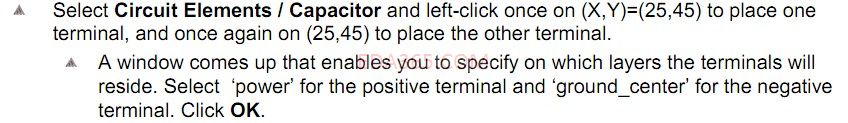

照着Getting_started做了一遍，对于仿真还是很不明白，但是对软件的操作确实了解了一些，算是有点收获了。

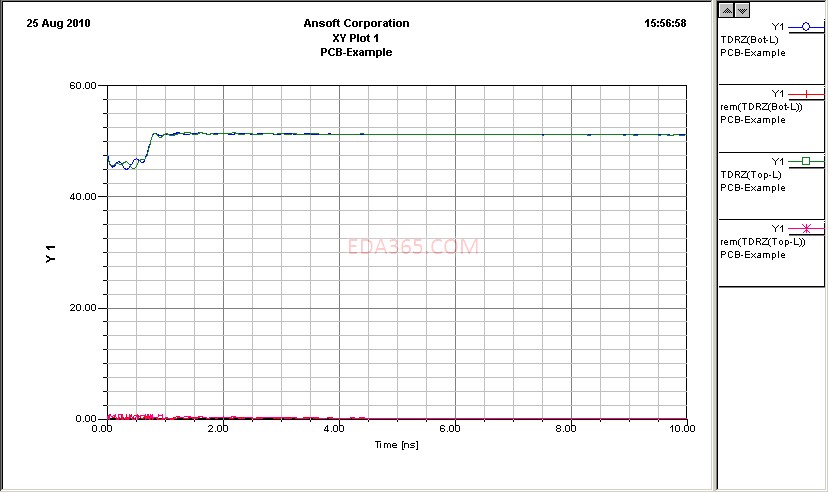

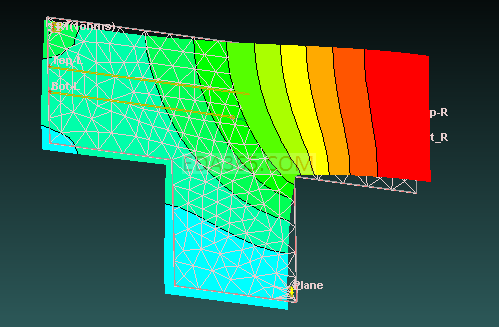

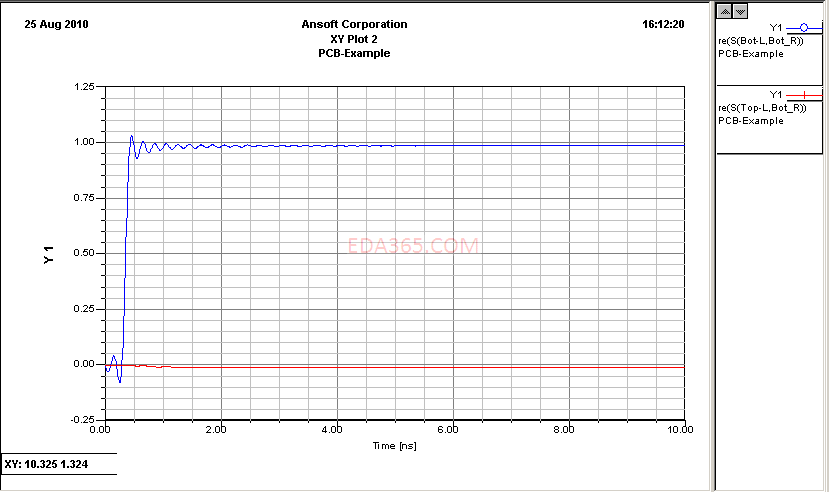

放几张图上来，虽然我还看不懂！
