SigXplorer问题

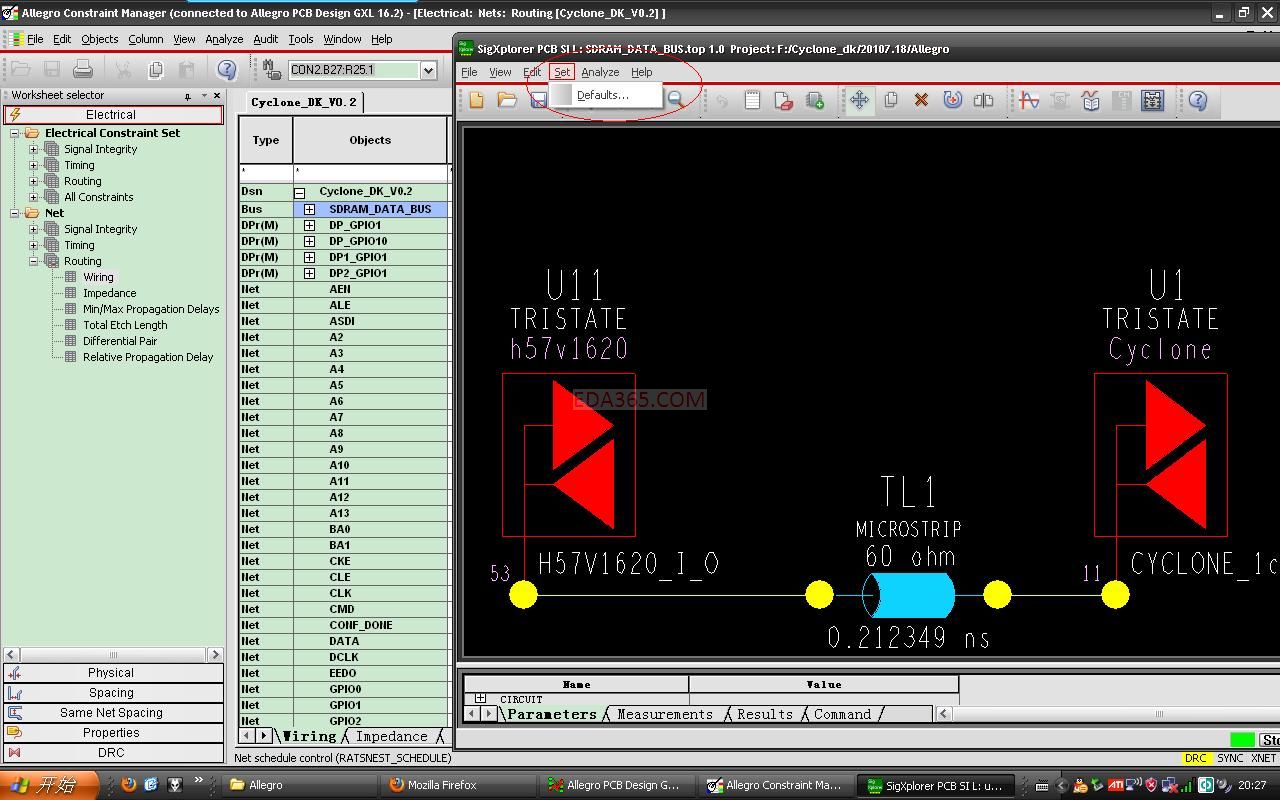

从constraints manager中选定网络，启动SigXplorer。在SigXplorer界面中set菜单下面怎么只有default子菜单，constraints菜单怎么看不见?

你是allegro L还是XL还是GXL系列的?

装的16.2，用GXL打开.brd文件，好像从constraints manager中启动的sigXplorer是L系列的。

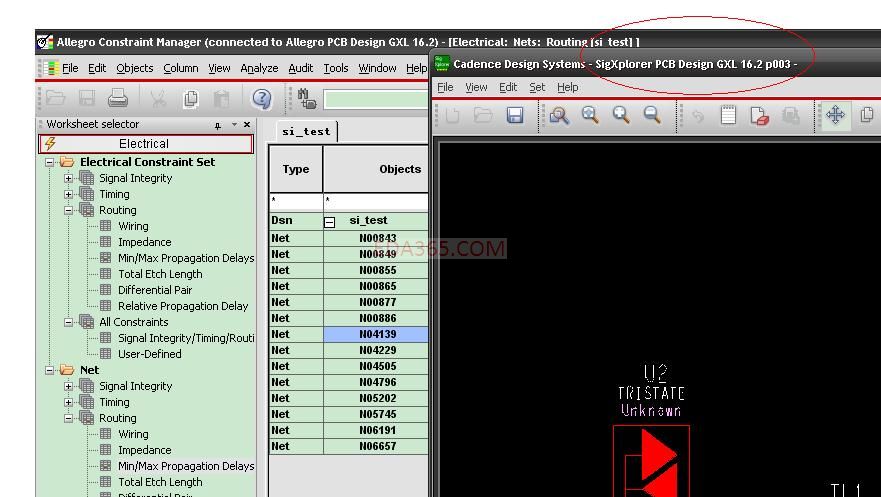

如果直接从constraints manager中提取拓扑结构时，启动的是sigXplorer GXL版本。

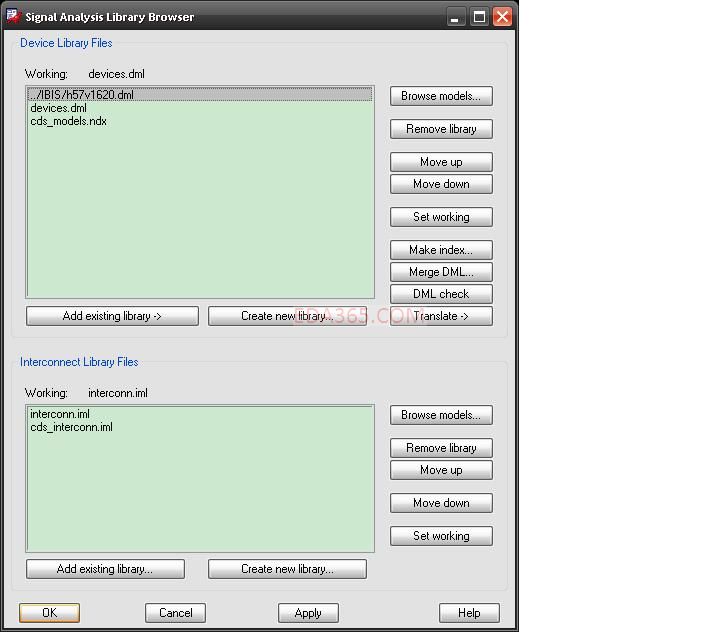

但是奇怪的是如果在Allegro Design GXL中用Analyze->SI/EMI SIM->Library菜单命令添加DML仿真库之后

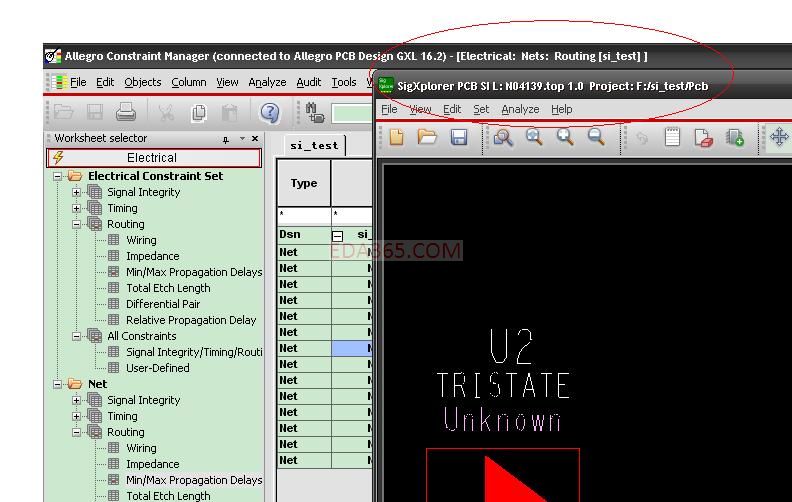

再在constraints manager中启动sigXplorer是就成了L版了

有点乱  呵呵

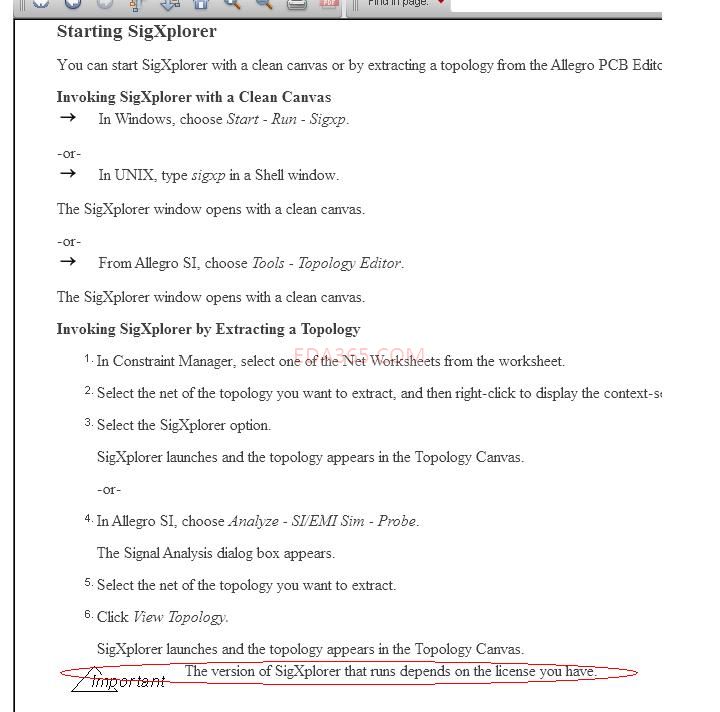

可能是License的原因，在Allegro sigXplorer的help文档里有这么一句

问题解决了么?

没解决啊，很奇怪。如果先在PCB Design GXL里面用Anaylze菜单设置仿真库后，在constraints manager中用右键启动的就是sigXplorer SI L。如果先在PCB Design GXL里面Tool->Setup Advisor分配仿真模型时再去指令DML库路径的话，启动的sigXplorer就是GXL版，但是没有Anaylze命令，不能执行仿真，只能查看拓扑。  郁闷ing

我现在遇到这个问题了。

同遇到和小编一样的问题，疑惑

我用16.5的版本是这样：不在PCB EDIT中，而是在PCB SI中打开PCB文件，譬如在设置拓扑约束时，选中一个User defined的约束规则，右键进入SigXplorer，可以执行set -> constraint和file->update constraint manager命令。
各位试试。

PCB EDIT 中提取拓扑，只能进行约束设置，  如果要进行仿真，需要从PCB SI中打开BRD文件 然后提取拓扑

与SI 产品选择有关系

本人也困惑过一阵子，用SI XL打开就可以了

试试，好伤，之前16,3没遇到这个问题，16,6确有这个问题，郁闷的一塌糊涂。
