以太网与DDR3差分匹配

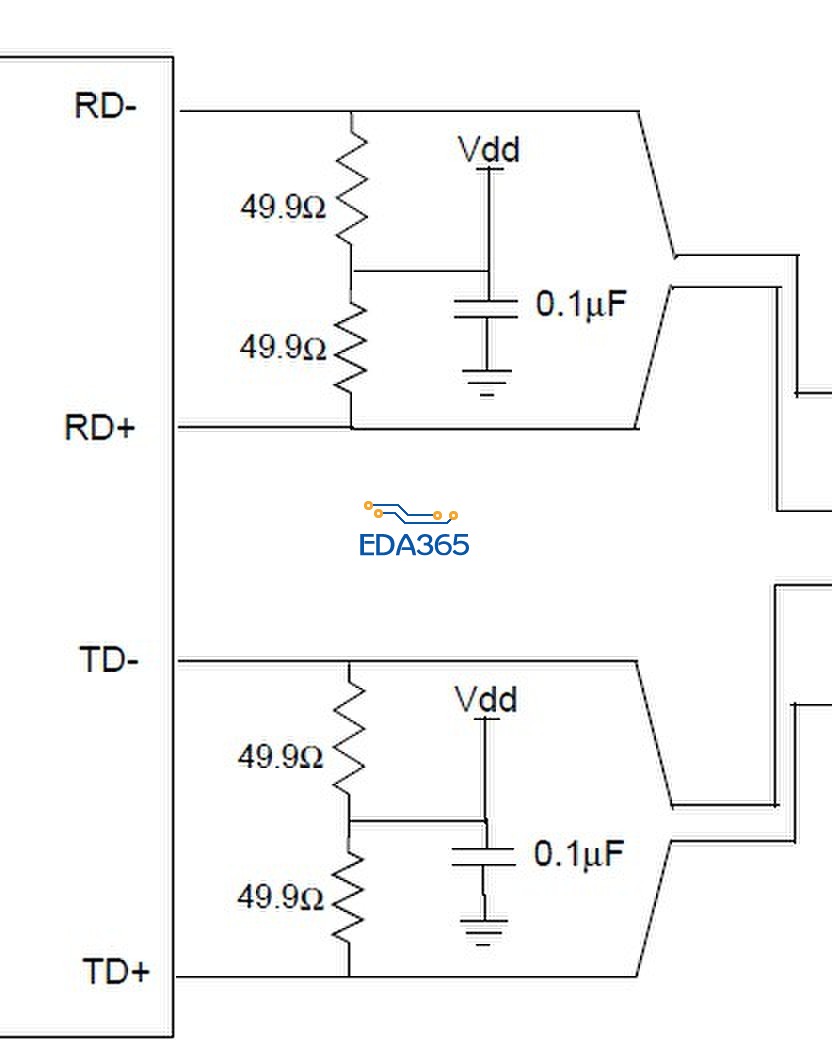

这个是以太网的差分信号的匹配

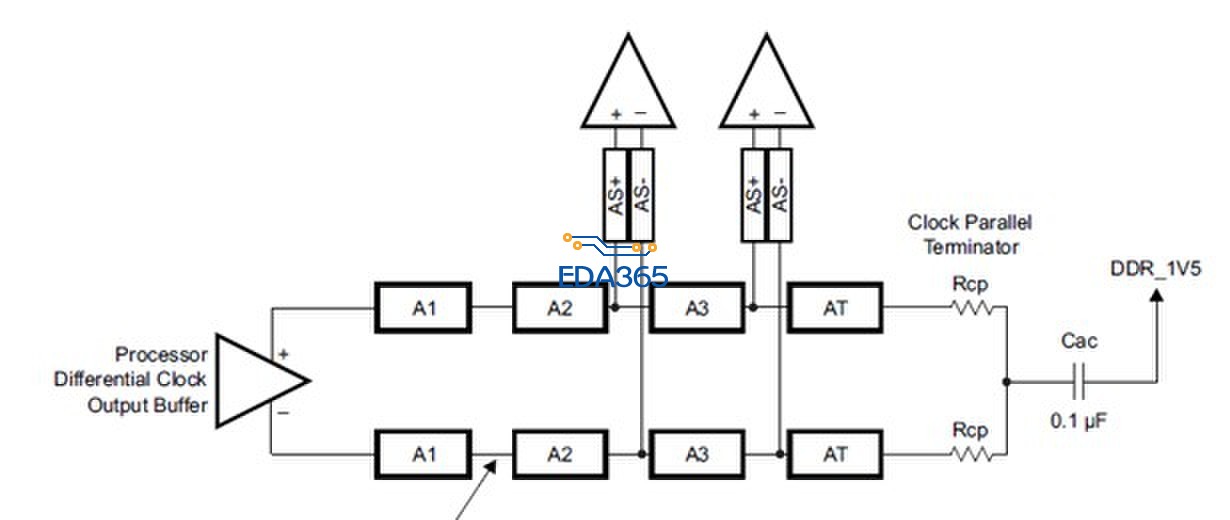

这个是DDR3差分时钟的阻抗匹配

哈哈  谢谢分享

应该第一个是交直流端接,第二个只是交流端接吧！

第一种电容主要是去电源噪声，第二种电容交流端接，主要是降低直流功耗。

mark

谢谢你的回答。请教下，第一种接法，上拉到VDD，如果下拉到GND，这两种效果一样吗?

对于传输线阻抗匹配效果是一样的，但是直流偏置不一样

非常感谢你的答疑。
