拓扑是什么意思,我还没有了解？

请高手指点

走线的一种结构．

常见的拓扑结构介绍：

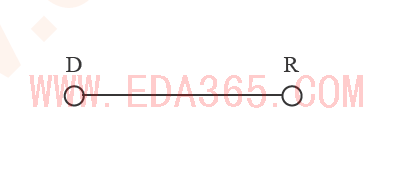

（1）点对点结构

常见的一种驱动端接一个负载端，可在驱动端串小阻值电阻或并联一个阻值为Zo的电阻在终端。

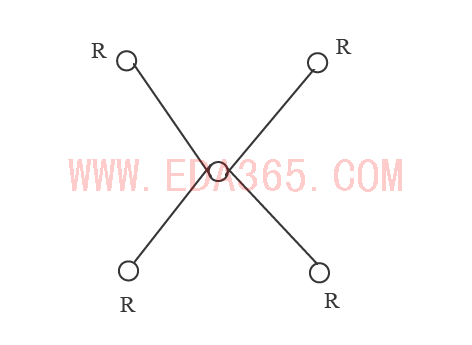

（2）星型结构

对于星形结构来讲，其负载分散，各负载之间影响小，但需提高驱动能力，减小驱动端的输出阻抗，可采用始端串阻方式实现。需要注意的是，这种方法改善有限，因此一般不要采用此种结构。

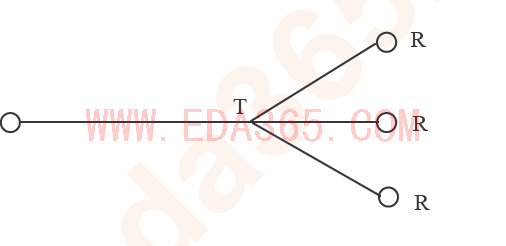

（3）远端族型结构（也叫远端星型）

远端簇形结构是星形结构的一种变化，当各负载端接近时，需考虑相互之间的影响。在布线时应减小接头T到各负载端的距离。这种结构可在各负载终端处加电阻并联匹配。电阻阻值为n.Zo(n为分枝数)。

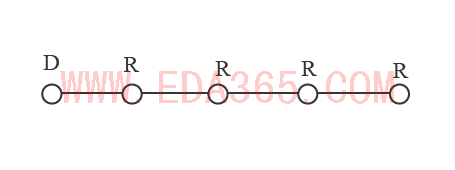

（4）菊花链结构

菊花链结构中负载相互有一定影响，但总线传输较稳定，常在最后一个终端，根据特性阻抗加上/下拉匹配电阻或并联AC方式匹配，不能用串阻方式解决反射问题。推荐使用这种方式。

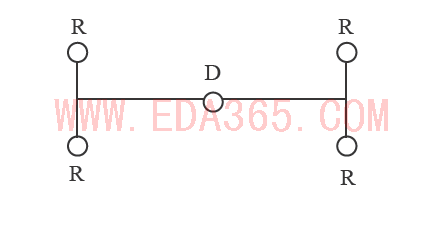

（5）H型结构

H型结构也是星形结构的一种变化，各负载干扰小，比星形结构易驱动，可在各负载端加并联上/下拉电阻或并联AC方式。
上述的几种驱动负载的走线方式，称之为拓扑结构。

明白,好像只是对电路要求高的,才会拓扑吧

也可以这么理解，对电路要求高的才需要关注拓扑结构问题。

谢谢高手,不过我很少看到有PCB板做拓扑.

晕~~~

我也不知道哦  还还不要叫120了

现在还没到在这个阶段

讲的挺详细。

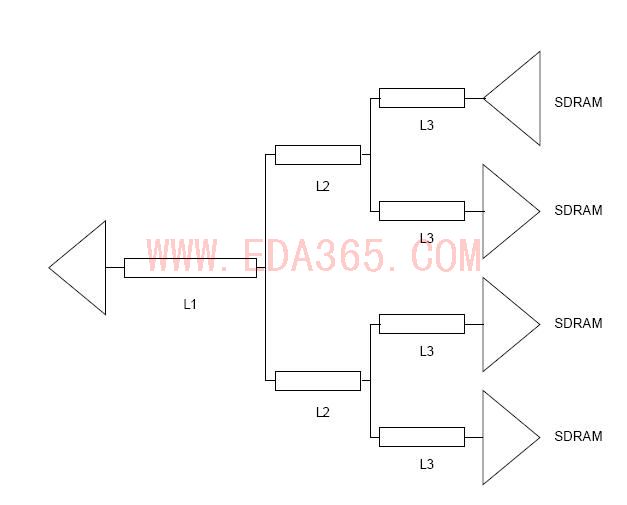

不过balanced T struture也应该算是一种topology，不过貌似和远端星型很像啊。

平衡结构其实是远端星型的一种延伸。

在40-50K的频率不考虑拓扑结构行不行

   是在T那個位置並聯匹配電阻麼?

高手能不具體講一下,菊花連得阻抗匹配.是不是每個R那裡都要匹配阿 ,而匹配的時候後面所有的都必須黨成負債..迷糊阿 ～~謝謝阿 ～`

学习了，嘿嘿！
