如何理解“将低直流电阻控制在低电压一边”？

信号完整性分析第11.14节上面的这段话，理解不了啊，希望大神指点一下迷津。

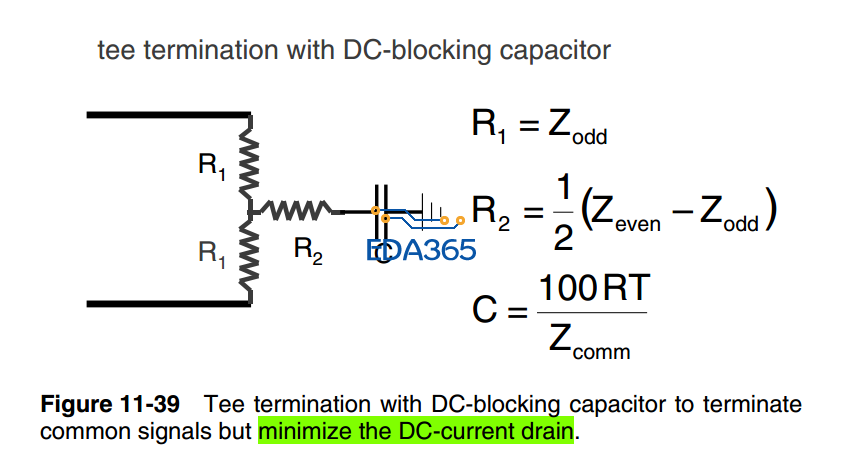

这一段最后说端接共模信号不太现实，但是后面又提出了有隔直流电容的T型端接，说是可以使直流泄露最小。我只是感觉到好像是在说共模信号加到那些端接电阻上，然后产生直流?实在不太明白。
所以我的问题是：
1、为什么端接共模信号不太现实?
2、加上隔直电容产生了什么正面影响?

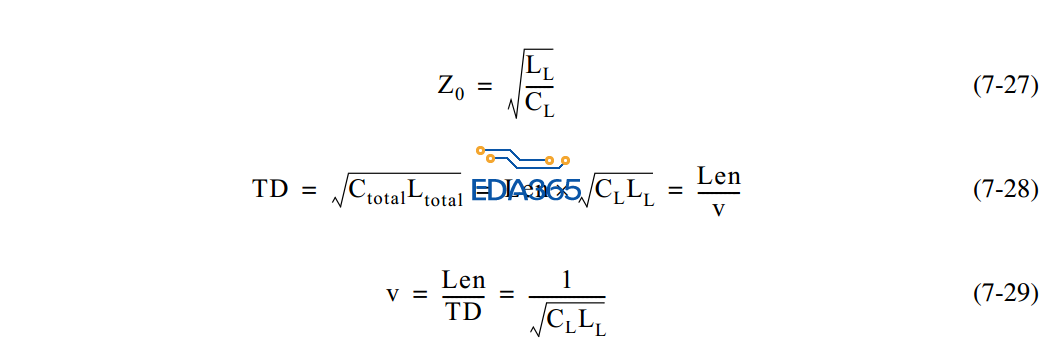

另外还有几个小问题，虽然到现在都没有人回答上面的问题。那个11.20节中的时延公式和7.15节的不同，是不是印错了?上图

1、为什么端接共模信号不太现实?
= 因為 T 或 Pi 端接其各有等效even mode impedance端接到地 ，所以單端驅動高電平那端，就會有一個直流迴路，Ro 與Rteven 形成直流分壓電路，因有此直流耗電，在差分的低壓端不易保有低 DC 電阻，所以為了做 common signaling 的端接而用 T 或 Pi 型端接並不確實際。典型應用幾乎看不到這樣的端接方式。
因而就有 (2、加上隔直电容) 這樣的端接方式，典型應用幾乎都是這種方式，且經常把 R2 都簡化了。

“Ro 與Rteven 形成直流分壓電路，因有此直流耗電，在差分的低壓端不易保有低 DC 電阻”
遗憾，这段最关键的地方没看懂。
Ro是指驱动器内阻吗?差分的低压端是不是指“A线输出+1V,B线输出-1V”的那个B线啊?保有DC电阻是什么意思?
好吧，我整段都没看懂

沒看懂就忘了吧！實務應用多了就會懂。

医生，我觉得我还能再抢救一下的

容易得，等閒視。
忘文字，想電路。
