请教个传输线匹配的基本问题

         没搞过射频，对射频方面的理论接触也不多。个人觉得，射频关注的是高频（频率），SI关注的是高速，而高频与高速没有必然的关系，建议从这两个概念上去找。另外，射频针对的是窄带，而SI 看的是宽带。

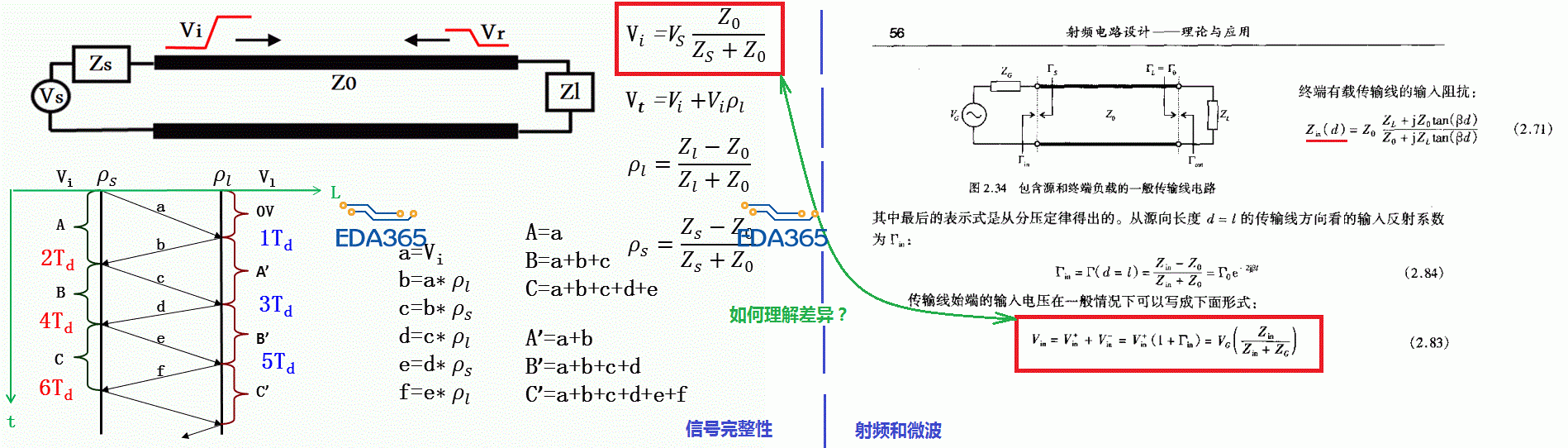

     不过可以说一下个人想法，从上面你给的图片来看有个很明显的一点：射频那块信号看到了负载，至于为什么会看到去射频那里找吧；而SI 那块信号是没有看到负载的，至于为什么没有看到你应该清楚。

信号线上的各个点对参考层的阻抗就是50.这就是我们在高速走线中要进行走线阻抗匹配而要求的值。保证信号在整个传输线上的连续性。

我们把信号线看成传输线时，传输线对于信号不是足够的短，也就是说信号在传输线上传播需要时间，即为传输线的延迟Td。
当信号由信号源发出到传输线上时，信号向前方看到的阻抗即为传输线的特征阻抗，而没有看到传输线末端终结形式（不管是高阻还是短路，或者接其他阻值的电阻），只有当信号经过传输线后它才会看到传输线末端的终结形式，这时信号会根据它看到的不同终结形式作出不同的反应（反射）。
假设在传输线与信号源之间串入一电阻，此时就与上面的情况不同了。因为我们认为电阻是集总元器件，信号经过电阻不需要时间，所以此时信号由信号源发出，信号可以同时看到该电阻和传输线阻抗。

这个回复比较贴切！

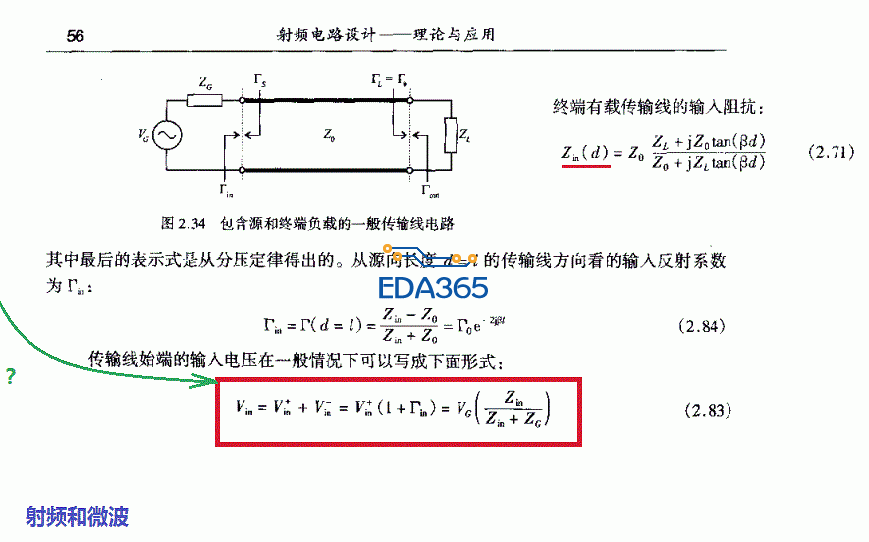

但在微波和射频技术里面，1. 传输线末端是否接负载；2. 传输线的长度，均会影响到传输线输入端的阻抗Zin
可瞬时传输时，信号无视上面两个现象，看到的传输线输入阻抗总是传输线特征阻抗Zo
这两种情况如何统一解释?

谢谢回复。仔细想了一下
        在射频书里面，Vin是入射波Vin+和反射波Vin-的迭加合成信号，Zin是Vin+和Vin-共同看到的阻抗，Vin-是来自于负载，所以Vin除了看到Zo外，还看到了ZL。
        射频关心高频模拟信号，而SI关心高速数字信号
数字信号关注上升沿和下降沿，电路只要不产生逻辑误判就行，可能第1~n个bit上升沿都没有碰到反射回的脉冲信号，但总有第n+1个bit上升沿会遇到并迭加反射脉冲，那么第n+1个bit后的脉冲数据的发射端就感受到负载的影响了，相当于同时看到了Zo和ZL
真相还在待解中

谢谢 楼上各位回复，上次仔细看了书，搞清楚了：
”阻抗变换“是 正弦稳态 中的概念，射频微波（模拟领域）反射系数是频域稳态的观念
而数字领域 关注的是瞬态反射。
