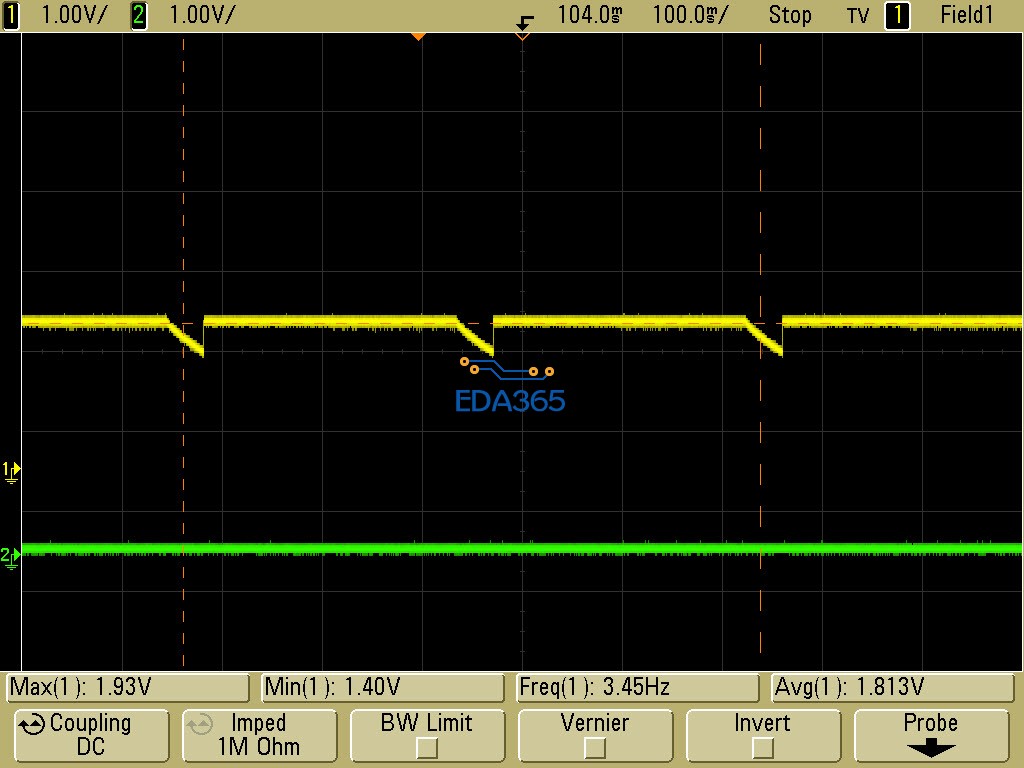

实测1.8V电压，请高手分析一下现象

方便的话能把原理图贴出来吗?是LDO还是开关电源?你先检查一下1.8V的使能信号看看

开关电源，使能信号没有问题，原理图无法贴出，不好意思。

要测 电感 外侧 不是内侧
滤波电容要 加上

呵呵，内侧波形也不是这样的吧，我想问下，内侧测的是什么信号、外侧测得是什么信号?滤波电容有

开关最后的LC滤波有问题，它是可以计算的。一般增大C，不行再增大L。

增大L时要注意不能太大，否则DC/DC无法检测到电流的变化而不能稳压。

呵呵，谢谢。

你这个才是轨道塌陷，电源供瞬间电不足，使用大电容储能，不行再增大电感，绝对可以解决了。

小编问题有无解决?和大家分享下呵。

把测试条件说一下  系统负载如何，  只有个图怎么分析， 这么剧烈的电压下滑，可能是你开关mosfet的开关时间没有匹配好， 系统的问题不会如此规则。

测试下电感内侧的信号波形，看下占空比是否正常，根据占空比情况调整L和C的大小

轨道塌陷

我觉得轨道塌陷造成的波形应该不会这么漂亮，可能是开关电源的工作频率设置不对吧！
