USB出台100W供电新标准

由于具有可边传输数据边供电的便利性，USB被各种电子产品广泛采用。其供电能力还将进一步增大。通过USB实现100W供电的标准“USB Power Delivery Specification（ USB PD）”的“Revision 1.0”已于2012年7月制定完成，其中还包括分别支持USB 2.0和USB 3.0的标准。支持“Revision 1.0”的连接器、线缆和半导体芯片的试制品最快将在2012年内亮相。

USB PD的标志。（取自USB PD技术标准书）
　　此前USB 2.0的最大供电能力为2.5W（5V、500mA），USB 3.0为4.5W（5V、900mA），新的标准将USB的最大供电能力一下子提高到了100W，就能够实现为笔记本电脑供电。最近，出现了通过一根USB连接线实现影像输入和供电的外置显示器。如果最大供电能力达到100W，则可驱动30英寸以上的显示器。
　　USB PD的供电范围为10～100W，具体包括5V/2A、12V/1.5A、12V/3A、20V/3A以及20V/5A。不过，用于便携终端的Micro USB连接器最大只有12V/3A的供电能力。
　　USB PD新增了专用的连接器标准注1）。比如，增加了可检测USB PD接收侧连接器（插座）与插入侧连接器（插头）之间接触情况的针脚等（图1）。不过，在USB PD连接器中，除了新定义的针脚以外，其他针脚的布局与原来的USB 2.0及USB 3.0相同。使用原来的USB连接线时，则会按原来的标准供电。

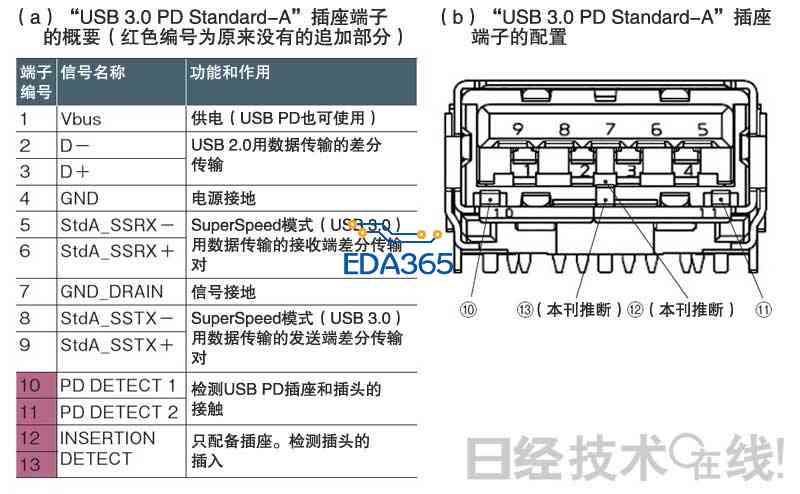

图1：针脚数量增加
在USB PD标准中，针脚数量多于普通的USB连接器（a）。比如，“USB 3.0 PDStandard-A”追加了旨在检测插座和插头之间接触和插入情况的针脚（b）。（图：（b）是USB PD的技术标准）
注1）除了“PD Standard-A”和“PD Standard-B”以及“PD Micro-B”各自的插头和插座标准外，还有“PD Micro-A”插头和“PD Micro-AB”插座的标准。
　　虽然USB PD的标准已经确定，但是在向产品安装和普及时仍有许多课题。一位熟知USB动向的技术人员表示，最让人担心的是“连接器和线缆关联部分”。这位技术人员介绍说：“如果向与原来USB同尺寸的连接器提供100W电力，热量就会成为一个问题。因此，必须将连接器中使用的部件与材料换成耐热性较高的产品。不过，高耐热性树脂存在价格太贵而且太硬的课题。如果过硬，连接器插拔时容易损坏，难以维持与原来相同的插拔次数。”

技术就是这样不断改进、提升的。

谢谢小编分享新知

“USB Power Delivery Specification”是一个利用USB接口实现最大可供给100W电力的标准。于2012年7月制定。USB 2.0最大可实现480Mbit/秒的数据传输速度，而USB 3.0最大可实现5Gbit/秒的数据传输速度，并同时供给最大100W的电力。
       此前，USB 2.0的最大供给电力为2.5W（5V、500mA），USB 3.0为4.5W（5V、900mA）。不进行数据收发，只面向便携终端的驱动和内置充电电池的充电等用途时，“USB Battery Charging”标准虽然提高了供给电力，但最大供给电力也只有7.5W（5V、1.5A）。

追加辨别用端子
在“USB PD”的“Standard-A”连接器上追加了检测插座上是否为USB PD线缆的“PD DETECT”端子。
       利用USB PD，用一根USB连接线就可以驱动笔记本电脑和30多英寸的显示器。另外，用一个通用AC适配器，可以驱动笔记本电脑、平板终端和智能手机并为其充电。
       USB PD根据供给电力的不同，分10W、18W、36W、60W和100W五级“规格”。电压采用5V、12V和20V，电流为1.5A、2A、3A和5A。100W供电通过20V×5A实现。不过，可供电100W的只有标准规格连接器，面向便携终端的Micro规格只能供电60W。
       由于供给电力比原来的标准增大，因此需要USB PD专用线缆和连接器。为辨别是否为对应线缆，连接器部还新追加了“PD DETECT”端子。在产品侧还新安装了决定电压值和电流值的名为“PD芯片”的IC。现已开始开发USB PD线缆、连接器和PD芯片等，预计相应产品将从2013年上半年开始陆续面世。
       USB等设备间接口此前一直以数据传输速度为竞争焦点，今后将变成以供电量为主。
