信号的返回路径

信号完整性分析上的疑问
信号在传输线上传输的时候，可以理解为电流不断对电容充电，在信号路径上积累正电荷，而在回流路径上积累负电荷，回流路径上不断积累的负电荷可以等效为与信号电流反向的电流，此电流就是传输线的返回电流吗，还是说信号电流经过load端再通过回流路径回来。

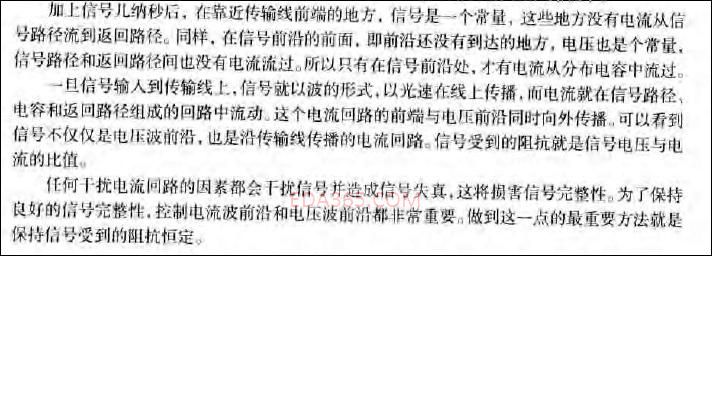

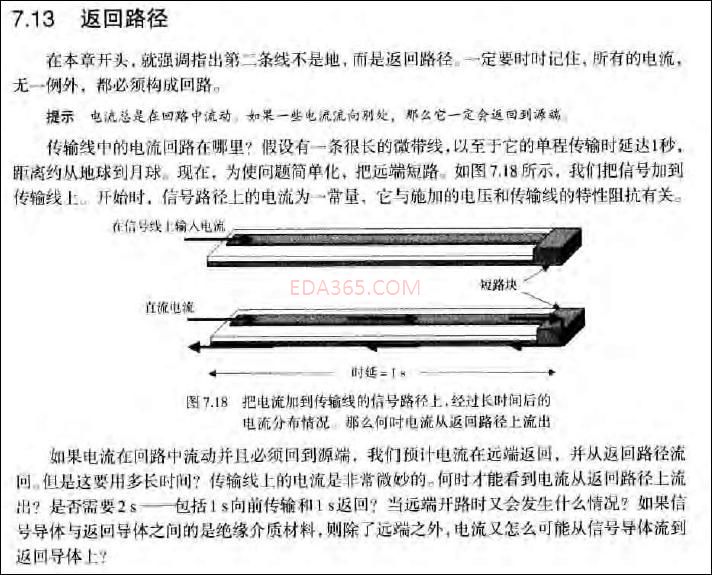

晕，书上都有答案@～@

传输线的特点就是有回流路径，在分析高速信号，请忘记地的概念，信号总会沿着阻抗最低的路径回流。

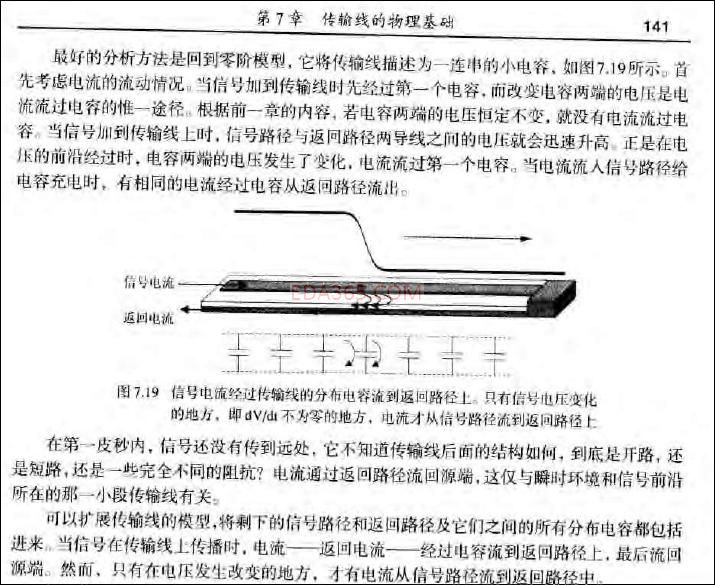

以传输线的零阶模型来分析，信号经过单位长度的传输线时，信号就会回流，这样一系列的回流就构成了回流路径.
小编有了这个定义，理解应该不困难了！

包哥丁的书真的很经典，主要是好看的懂了，呵呵@～@

希望小编更上一层楼。

thanks @~@

请问信号在rising time及falling time 回流的方向是不是相反

回复 wjh 的帖子

是个问题
期待牛人解答

一起学习了

回复 legendarrow 的帖子
我想请教一下，信号的回流行为是自发的，还是我们要将信号线与地之间用过孔联通?一般的额回流路径是地线吧?谢谢

上升沿时回流路径上积累负电荷，相当于将正电荷往回推，回流电流与信号相反。
下降沿就是信号上的正电荷在消失，回流路径上的负电荷在消失，依旧相反
过了这么长时间了，不知道你的理解是怎么样的
