DDR3 jitter仿真

关于jitter：
SQ仿真DDR3时，分别跑800，1066,1333MHZ频率的数据。
得到如下结果，发现当跑1333Mhz时EYEjitter突然增加160ps. 而其他的EYEheight, noisemargin改变很小。
请教这是真实的仿真结果呢，还是软件的问题?
        EyeHeight        EyeWidth        EyeJitter        Noisemargin
800Mhz        988mv        1240ps        15ps        283mv
1066Mhz        993mv        915ps        22ps        277mv
1333Mhz        1000mv        560ps        180ps        275mv

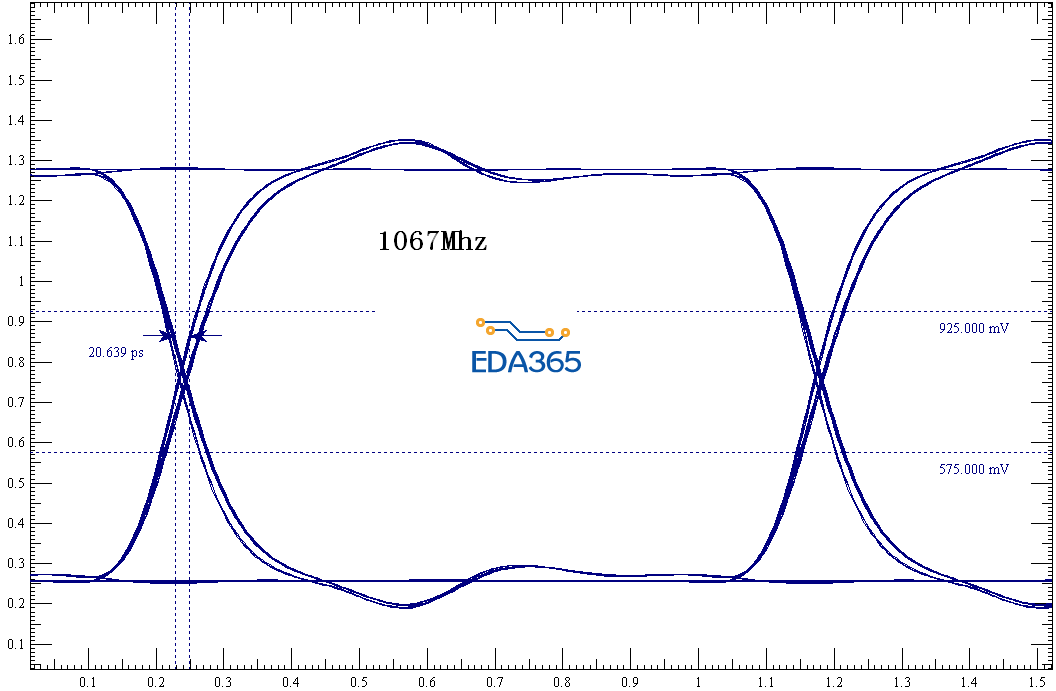

1066的眼图

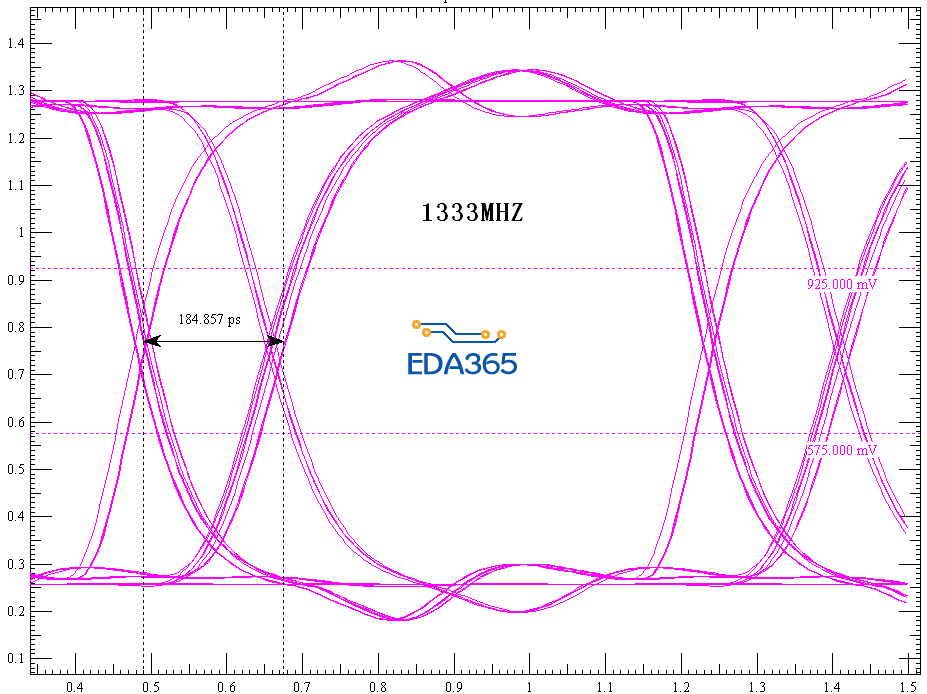

1333的眼图

换HSPICE试一下，这个1333的速率的，不要用SQ了

小编叠得UI太少， 量不准的， 叠3000UI 看看值呀

不是UI的问题了，我发现256ui， 128UI 基本上就没差别了，
换了DRIVE model 跑1333mbps就没问题。甚至2133MBPS也没问题。
那我心中的问题就是：怎么检查出一个IBIS模型，最大支持多少频率呢?

有没有做过PCIE 3.0的仿真啊

#4 : 那我心中的问题就是：怎么检查出一个IBIS模型，最大支持多少频率呢?
= 我猜有问题的 IBIS model 没有做好而有 initial time delay 的问题。(输出曲线前面的稳态时间太长)
