在布SDRAM的时候应该如何处理地址与数据?

时间:10-02 整理:3721RD 点击:
在布SDRAM的时候应该如何处理地址与数据?

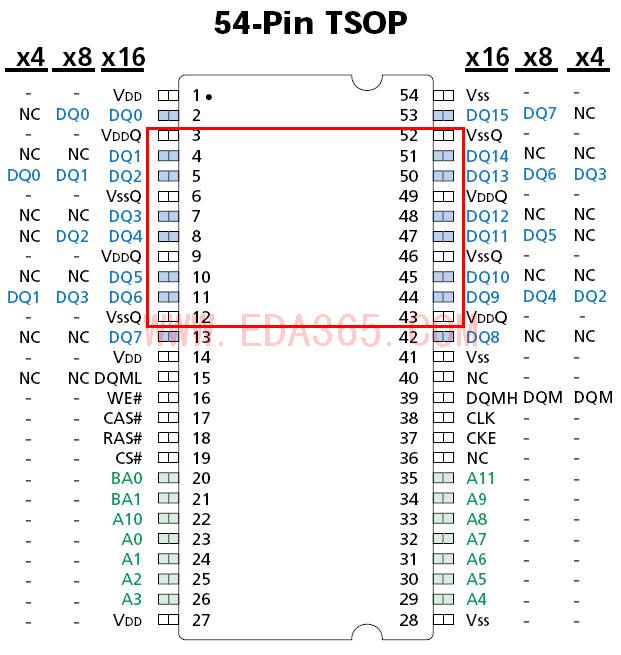

如图所示:
那些VDDQ与VSSQ是不是独立出来比较?
因为SPEC上说:
DQ Power: Isolated DQ power on the die for improved noise immunity.
DQ Ground: Isolated DQ ground on the die for improved noise immunity.
频率可到135M吧
高手说说布局经验:)

SPEC已经说得很清楚了,独立的电源和地可以增强抗干扰能力。
地址和数据一般的做法是分别等长就行了,如tolerance=100mil。

搬板凳来学习拉

搬板凳来学习拉
地址和数据一般走在那层好点?是按照频率的高低来确定嘛?走线的原则一般是按3W原则走就OK了吗?

如何确定哪些线布在哪些层?
动手布线之前要把板子先排序:
最好的布线层(由好到差):1-2-3-4-5... ...
最重要的信号(由高到低):a-b-c-d-e... ...
然后对号入座:
1---a
2---b
3---c
4---d
5---e
... ...
如果1层上布完了a信号还有空间,那就继续布b信号,布不下了再换到2层,如果2层... ...,同理类推。

走线的原则一般是按3W原则走就OK了吗?
一般情况下是这样的,但要注意灵活运用这个原则。

很务实的方法。

多谢指教!

再来个配图:

如何确定排序

【问高手】关于多层板的布局布线的问题
这个贴是你发的,应该是那样分吧/?

LZ忘了。

学习学习再学习!
