电容跨平面的影响
时间：10-02
整理：3721RD
点击：
做了个实验，看电容跨平面后对附件信号的S参数影响。
1: 50mil内放置一个0.1UF电容。

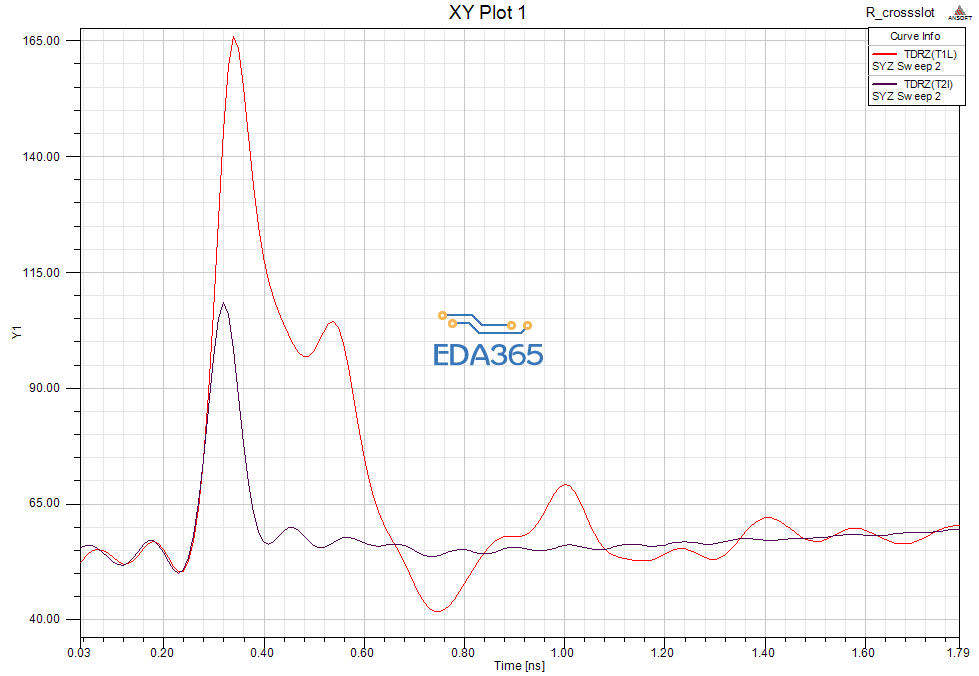

2：TDR 图示

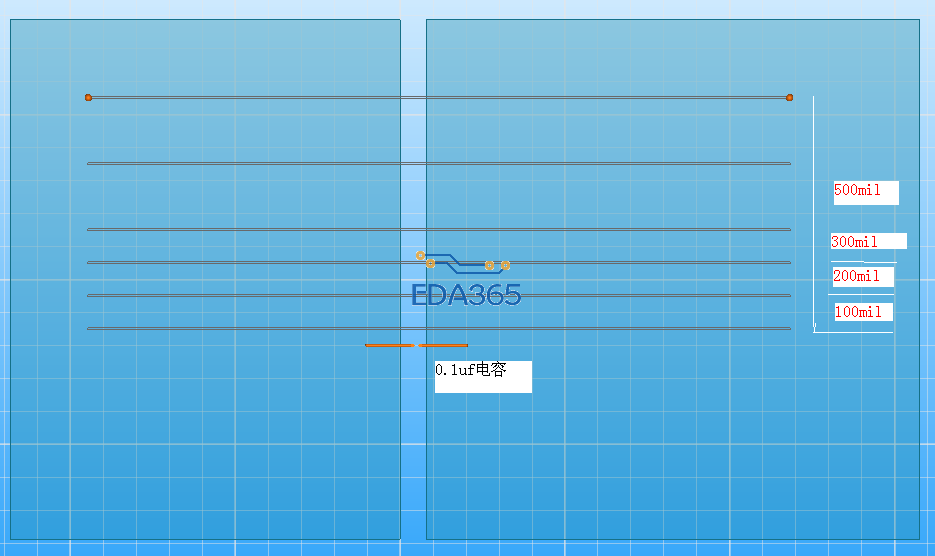

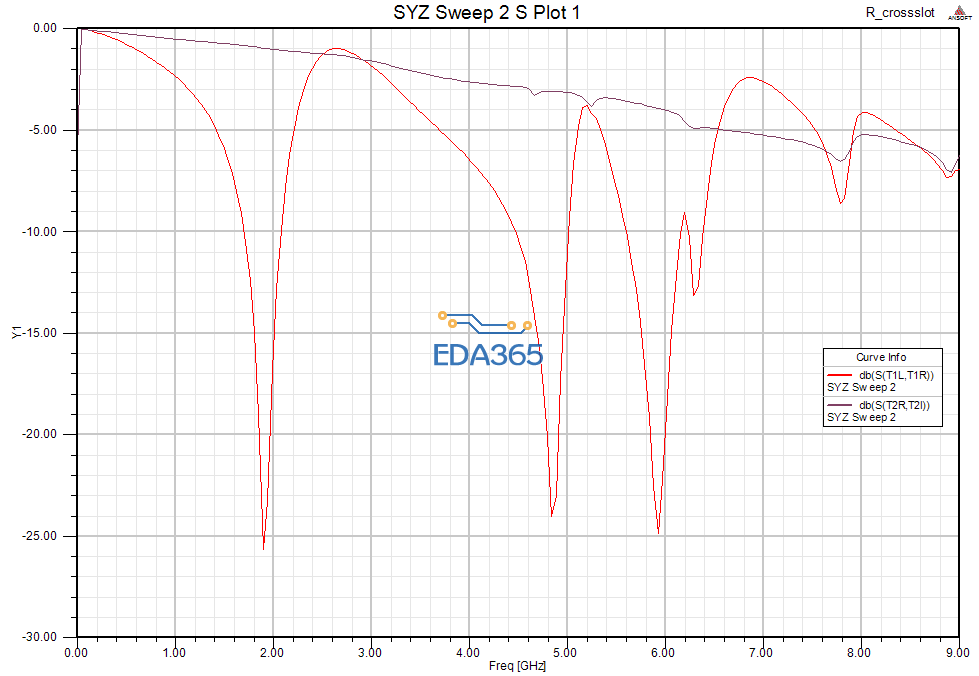

3：做多个信号，分别离电容的距离是，100,200mil ,300mil，500mil 的情况的S参数如下图。
个人感觉，当距离超过500MIL之后,s参数下降就超过3DB, 可以认为电容的影响不大了。
