电阻跨平面

跨SLOT的问题，我想如果一个导线上有串联电阻，让电阻跨平面会不会有什么不同呢?

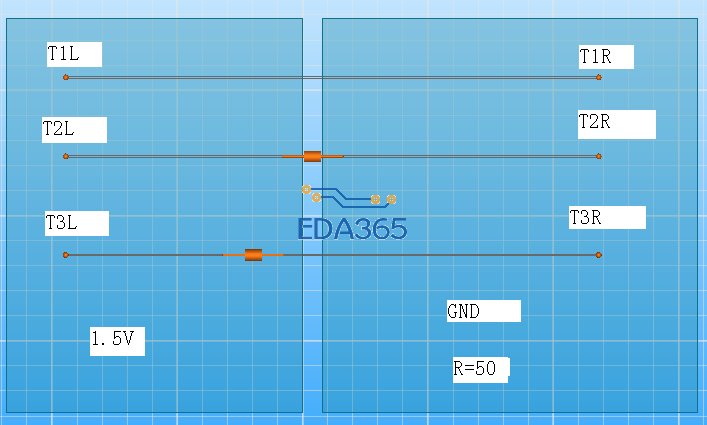

1：画好3个线，如下图 1个线直接跨平面，一个经过电阻跨SLOT,  一个经过电阻后线再跨SLOT

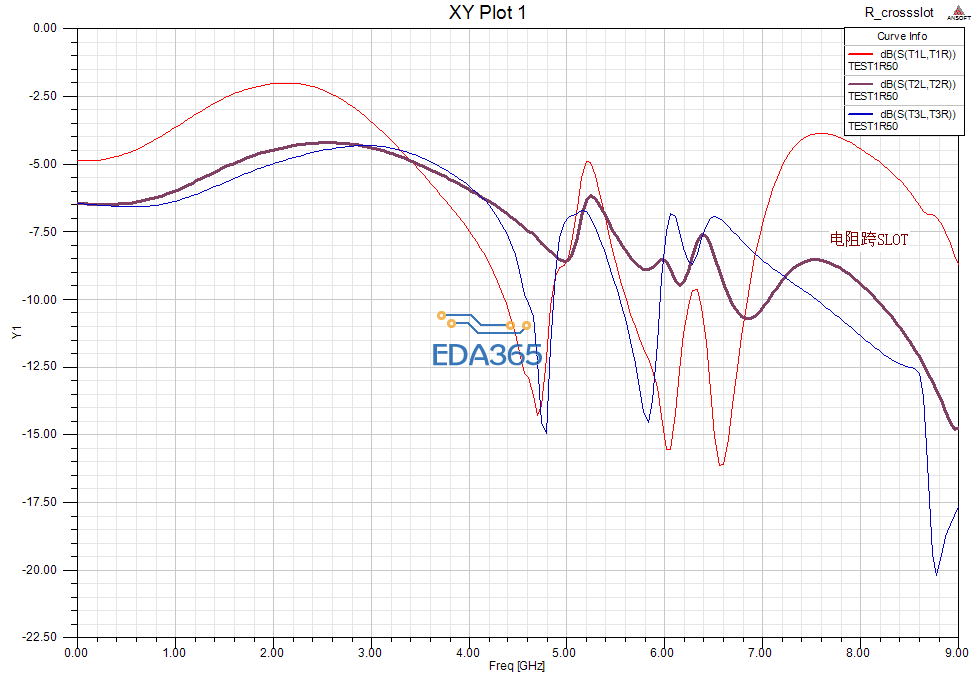

2：看看S参数如何：电阻跨平面的话，5G,7G的地方要好很多。

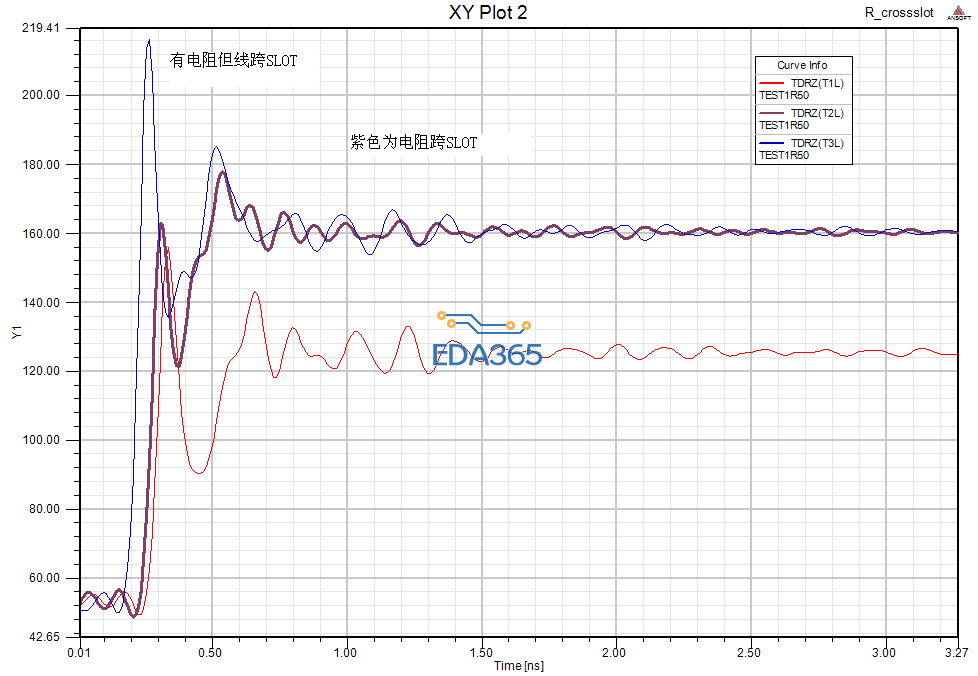

3：看TDR，阻抗变换比线跨平面要好很多。

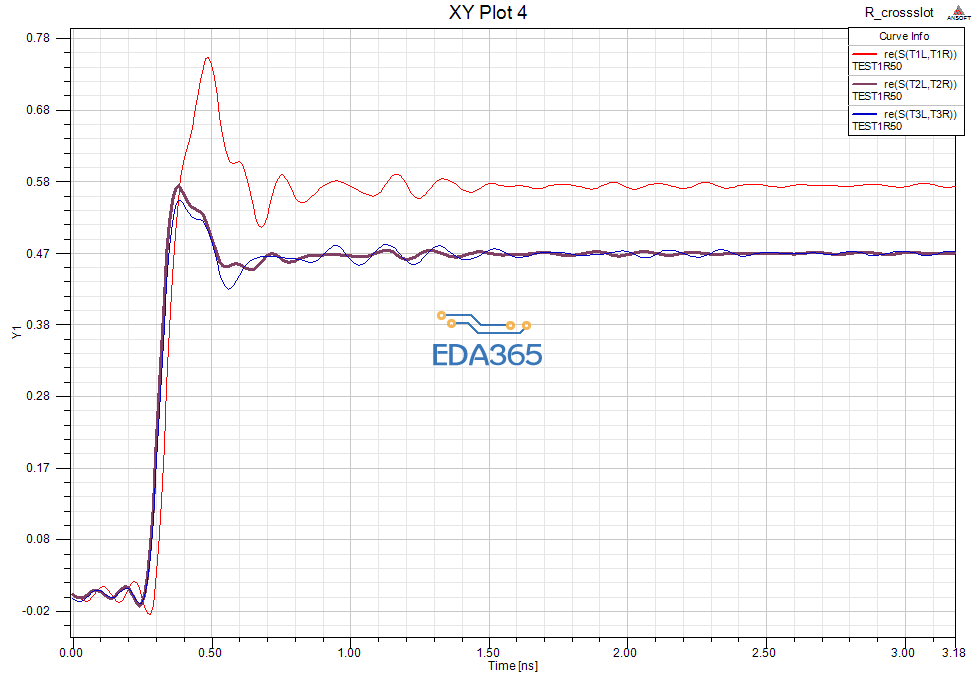

4：看TDT,效果不是很明显，电阻跨平面，后面的振铃会小些。

请问小编用什么软件看的TDT呢 siwave吗?

是的

这个仿真很直观，加个电阻有利于信号的回流，阻抗的连续性

TDT是怎么设置后出来的呢?一般就弄出TDR 在time里面

加个电阻使振铃变小是阻抗匹配达到的效果。
