SIWAVE 提取package参数后对比

本人使用SIWAVE 提取package参数，然后导出S参数后，使用SIGXP去仿真看PACKAGE的影响。
1：先不加PAKCAGE S参数模型，只有PCB模型仿真，
2：加入PAKCAGE S参数模型后再仿真。
提示：如果使用SIGXP时,ESPICE 和S 参数混合仿真时，s参数频率点需要从0开可以，否则，sigxp报不收敛问题?（原因不详，在找）
结果如图：
问题是：前个周期还可以后面几个周期就差很多，这是为什么呢?

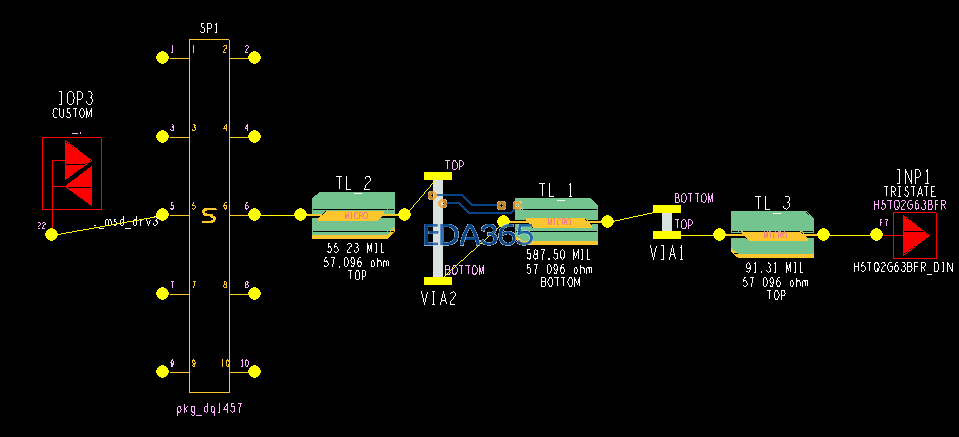

拓扑结构图

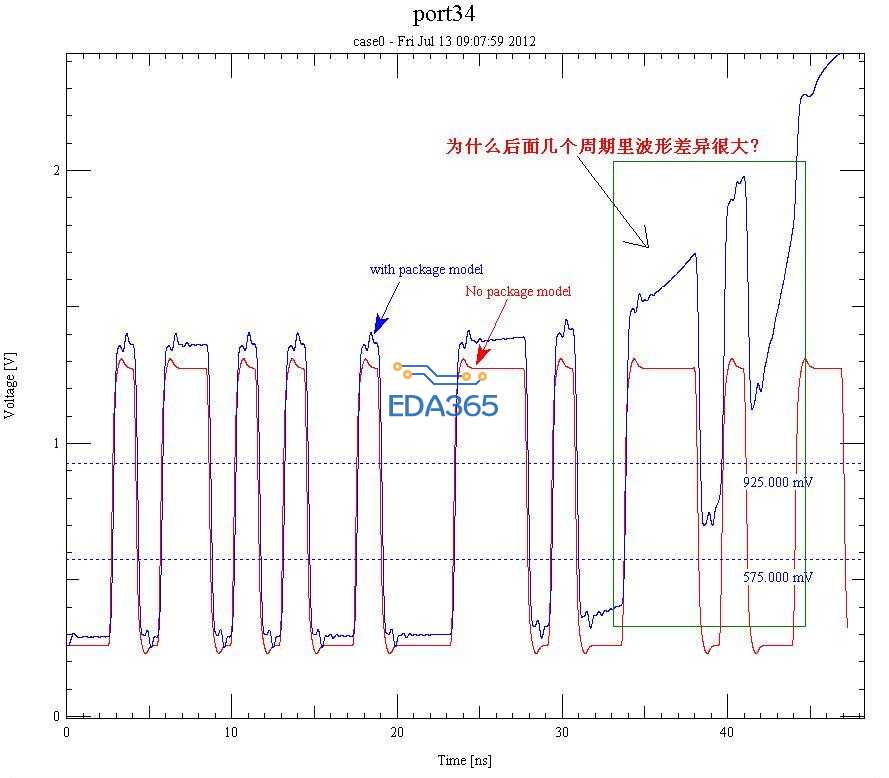

波形对比图

那你其它的软件再试一下呗，是否是提错了！

我又单独使用SIWAVE提取了一个NET的S参数，然后代入TOP中发现没有了不收敛。
难道是SIWAVE提取多个NET网络有问题?

如果是收敛问题，那就是数据量太大了。那应该是仿真设置问题，如果用hspice仿真，那就是在设置其它参数让其收敛。还有可能你的电脑太慢了。仿真这种东东对电脑速度和内存要求很高的。

还有软件本身处理收敛的能力不行。

还有不要让s参数和spice模型混合仿真，那会导致不收敛的。把那个s参数转成spice模型，siwave可以提取的。你自己看一下我提过的。

把那个s参数转成spice模型， 我把S参数使用MI转成DML格式的。(ESPICE)   是你所说的spice模型?
