测试眼图问题

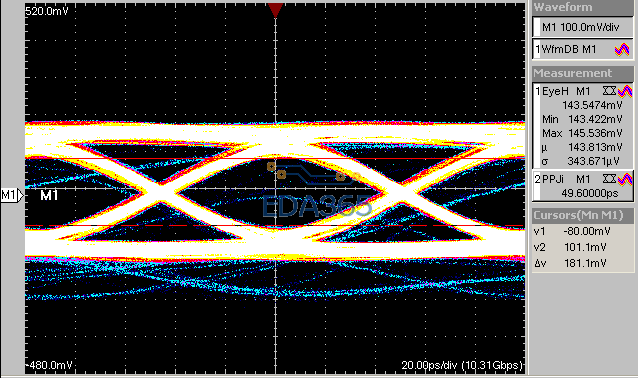

是指那些蓝色的线吗?

用示波器的触发功能看看，那些线在什么情况下出现的

你这个信息太少了，要是你说的杂点指的是中间的蓝色波形，可以肯定那不是噪声的影响，更像是示波器的余辉显示。建议你用实时示波器看一下眼图，多看你个pattern，应该能看出来问题所在。采样示波器显示的都是重复的波形，无法查看波形中的细节。

我测试的是个板端的链路，信号从这头打进去，从末端接收，所以不能用实时示波器看了。我今天又试了一下：如果用母转母SMA连接器，把信号源和采样示波器相接，眼图就很干净了，没有蓝色的点点。但是接上子卡+连接器+背板+连接器+子卡这样的链路，又有蓝色点点了。
