这个PCI-E差分信号的电阻是如何接的？

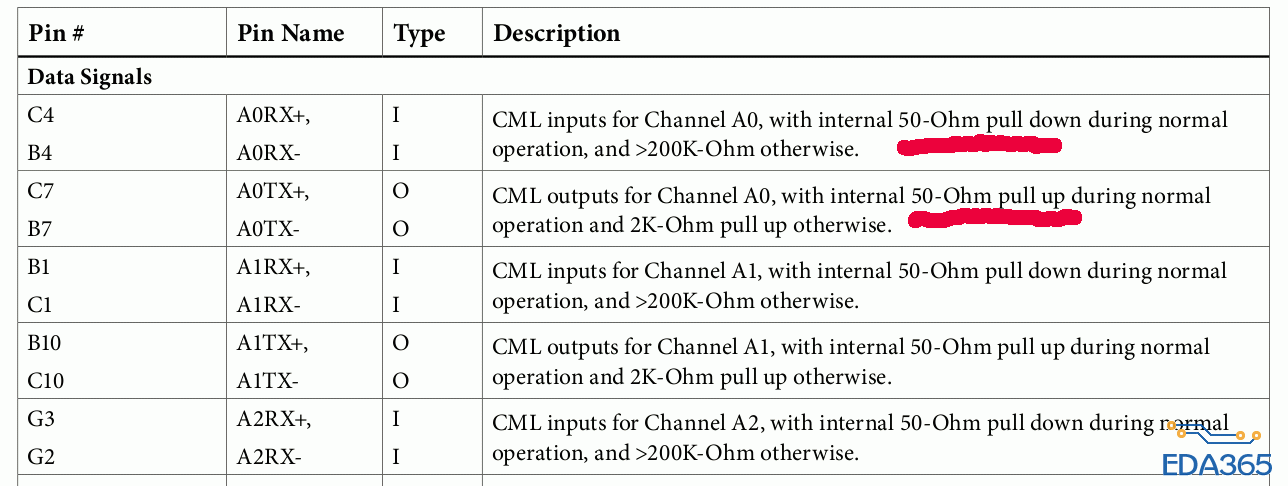

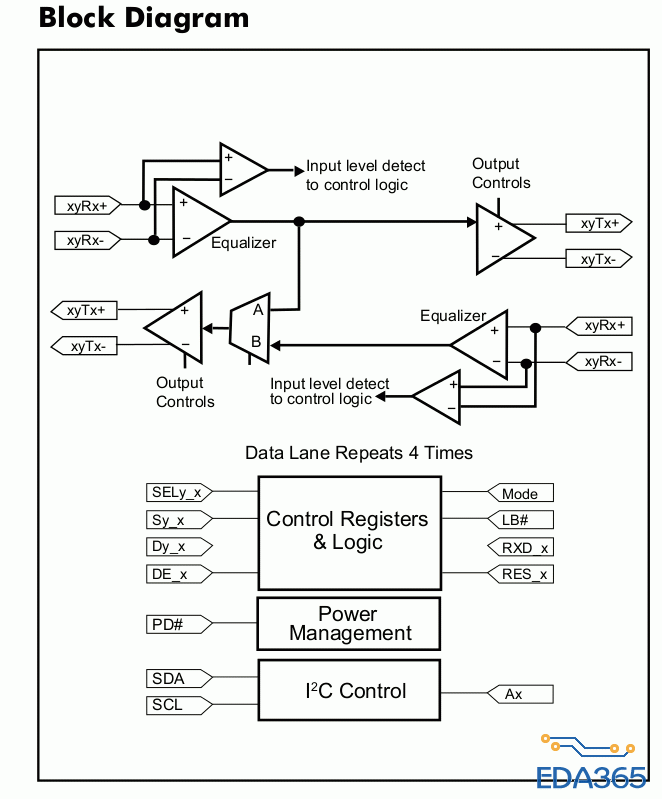

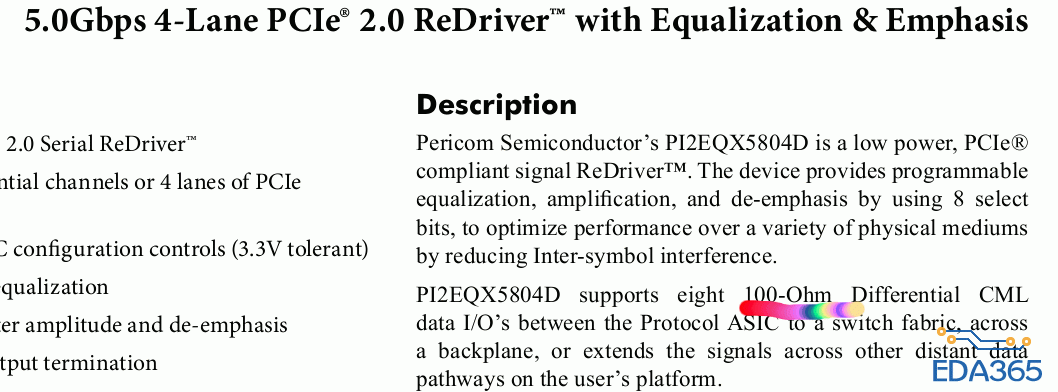

这里的100ohm是指PCIE2的100ohm差分阻抗，上下拉是指CML电路内部已经匹配好的电路，你做PCB设计不用关心那个。这个PCIE带了均衡和加重。

非常感谢！ 查找过很多资料了，特别找到是TI关于电平匹配方面到文档，确实是如2楼说的，可以直接链接就可以了。芯片(in chip)内部已经有匹配电阻了。

,确实如此！
如果hw design需要注意的地方，pdf会详细说明的
