两层信号层,又有一个planepseudo是怎么搞的,求解大虾

时间:10-02 整理:3721RD 点击:

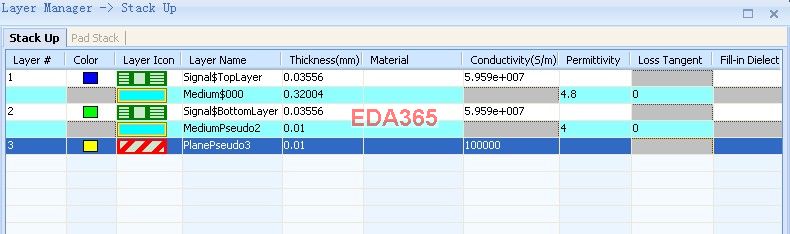

这个planepseudo3是做什么用的

我用的是powerdc来做的,不知者planepseudo3何用处

叠层不是你自己设置的么?

这是别人给的板子。

知道怎么弄的了,这是人为加的介质层,封装通常要加solder ball和solder bump的,这层只是人为弄的为了加solder ball

这玩意是不是表层的铺铜引起的?
