求教程，ADS的ChannelSim用法
时间：10-02
整理：3721RD
点击：
我的教材里没有这项仿真的的用法，求解，怎样建模及仿真
在终端接term-diff
的话，仿真结果是
在终端接Rx
的话，结果为
请问这两种结果那个对?
http://www.agilentads.com/phpbb/
去这个网站看看，里面应该有你感兴趣的东西
谢谢楼上
请问图中间那个多port的东西怎么接，有神马作用
那个是S参数模型，比如你提取VIA ，连接件等器件S参数模型最后就生成这个多端口模型，至于怎么接就根据你提取模型时的PORT顺序来接，（我这么说是不是有点绕口 ）

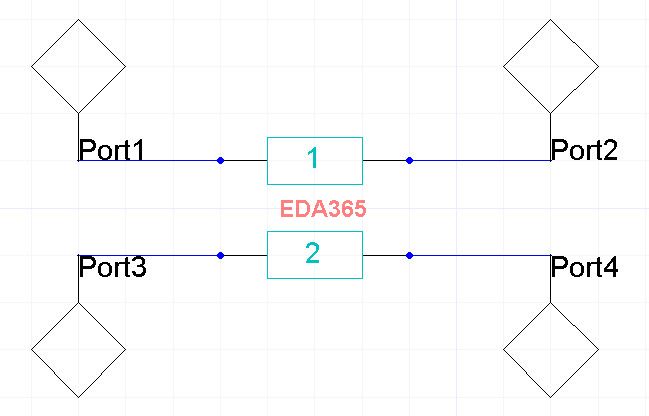

比如下图的差分线，要是按照图中加PORT的顺序提取S参数的话，在ADS里那就是1,3端口为一对连接TX，2,4端口为一对连接RX,不知你明白了没，表达能力不好，见谅
懂了，哈哈
ps：您老人家的表达能力很好
我不老，我应该比你还小，属于小字辈的
按照您老人家的指示，我仿真了一下，有以下疑问：

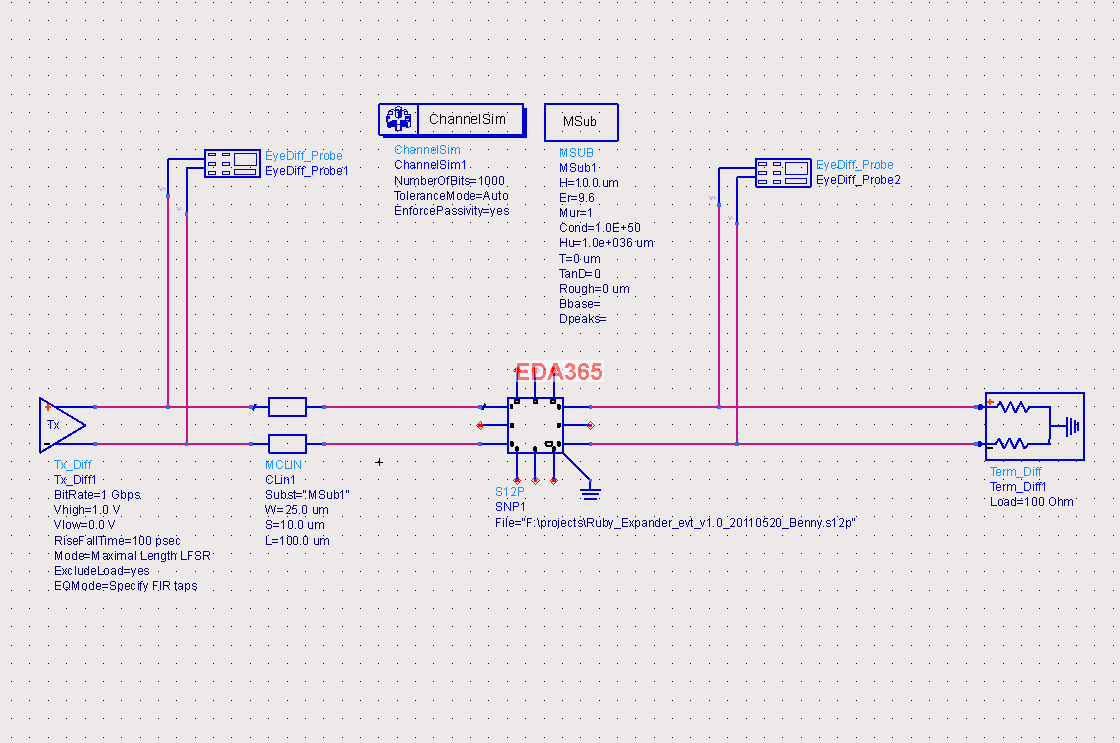

还是这张图：

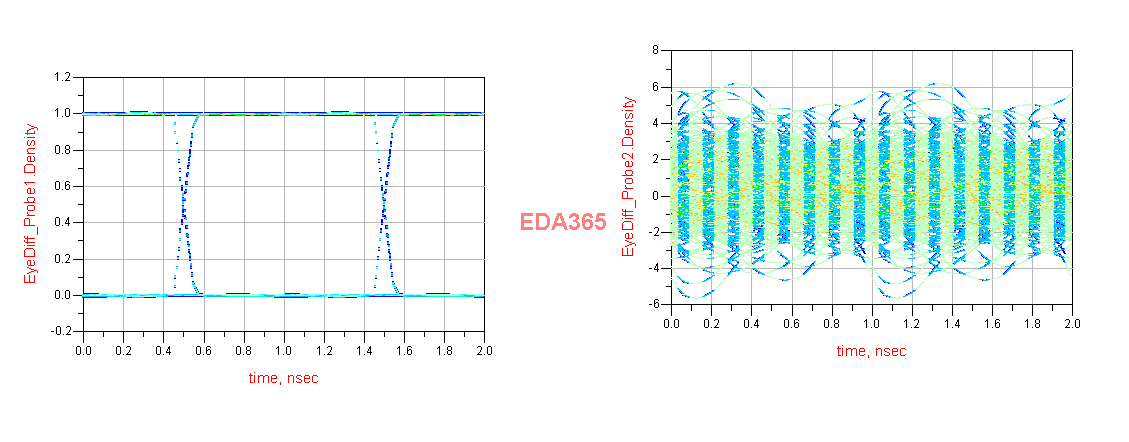

在终端接term-diff
的话，仿真结果是
在终端接Rx
的话，结果为
请问这两种结果那个对?
为什么会有这种差异呢?

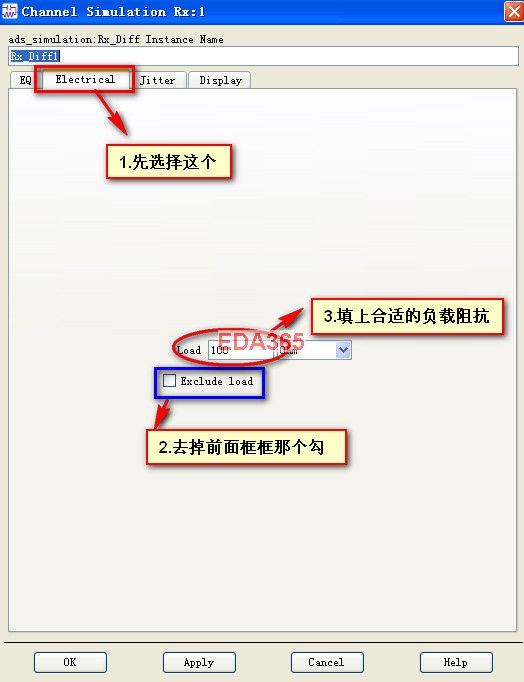

这个和你的负载阻抗有关系，你的RX接收端负载阻抗设置成100欧的话图形应该就一致了，我截了张图，你双击RX接收端，按照图片来设置就应该没什么问题了
原来如此，谢谢老人家
又学了一招
