关于cadence高速电路板设计与仿真 第2,3版的一个问题
时间:10-02
整理:3721RD
点击:
大家好.

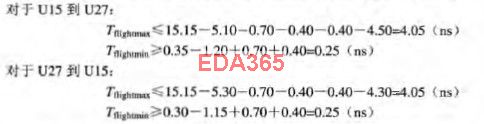

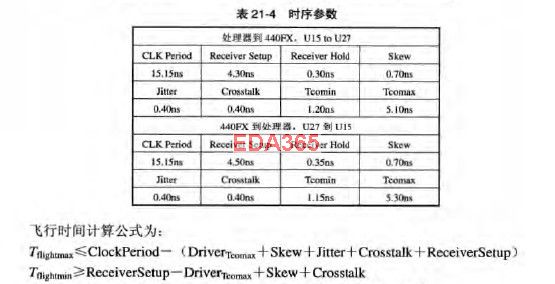

在阅读Mr.周 的书时,发现在时序分析部分.第2版 P553,第3版494页都有这样的计算. 保持时间和建立时间 均调用 到另一组参数.计算结果也有差别. 请问各位高手,这个参数 是正确的,还是 排版错误?或者其他,请高手指点
