问个si基础问题，入射电压，反射电压，传输电压的关系

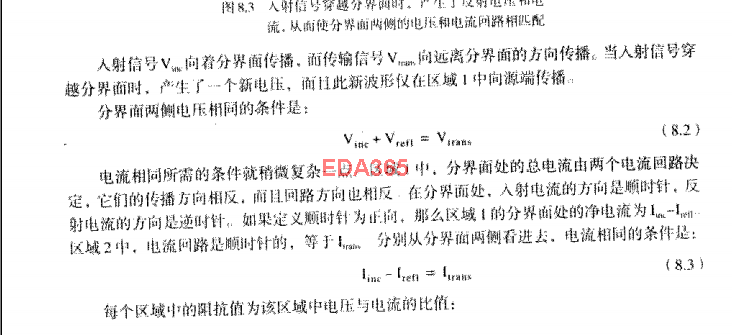

最近在看Bogatin写的信号完整性分析，在167页提到入射电压+反射电压=传输电压，我觉得这个表达式有问题，应该是入射电压-反射电压=传输电压才对，后面也提到了入射电流-反射电流=传输电流

电压依参考电势点的不同，可为正，也可为负。

回复 forevercgh 的帖子
顺便问个问题，参考电源平面时，电场方向也是trace+++指向plane---，可电源平面的电平比高电平还高。电场一般是高电平指向低电平。高手们能给简单易懂的说明一下么，感激。

回复 ljdx 的帖子

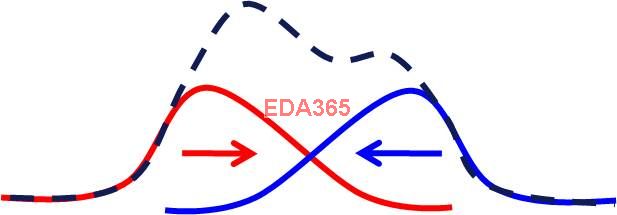

信号在传输线上传播实际是波的传播过程，波的一个基本特性就是幅值的叠加。
所以才会有：入射电压+反射电压=传输电压
另外入射电压，反射电压传播方向相反，所以电流才相减(实际上是两个方向相反的电流波叠加而成)。

回复 3345243 的帖子
交流和直流要分开考虑，这是电路一个最基本的分析方法，模电书上有讲到。

楼上的楼上正解

学习了

这个解释是错误的。
Bogatin的那个是电磁场的边界条件。
在边界上，切向电场或者法向磁场是连续的，也就是边界两边总的切向电场或者法向磁场连续。
对应于切向电场，就变成了总的电压连续。也就是入射电压+反射电压 = 投射电压。
和电压的正负无关。
在直流可以看是交流的特殊情况，直流时候反射=0.所以只是分压

学习了，谢谢！
