滤波电容如何选择？

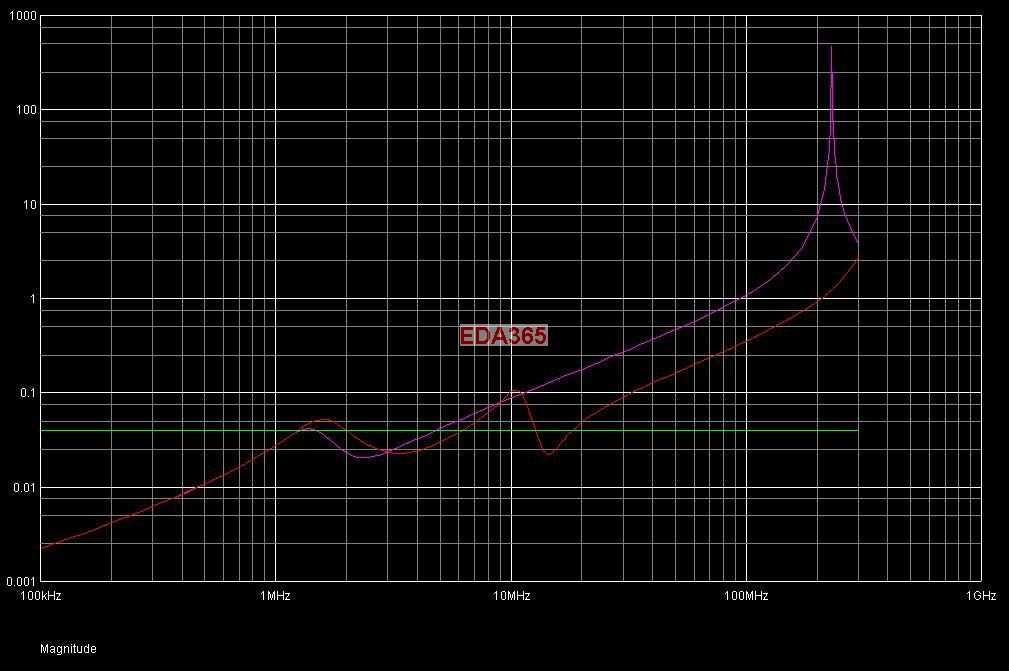

用HYPERLYNX做频率与阻抗的仿真。得出曲线，但不明白此曲线代表啥意义
梅红色曲线为只有2.2uF电容时的曲线。
红色曲线为2.2uf和0.1uf一起加在电源上得到的曲线。
为何会得到这样这一根红色曲线呢?

在不同频率下的阻抗，显然到高频时0.1u在起作用了

还有问题：
1.2.2uF电容的寄生电感为0.5nf，目标阻抗为40毫欧。如果由F= ZMAX/2∏L
得到F为12MHz，可从图上可见只有5MHz。这是为什么?
2.为何单放2.2uF电容时在5MHz以下符合要求，放上了0.1uF电容后，反而不符合要求了。如何能解决这个问题?
3.放上了0.1uF电容后，为何会出现10MHz后阻抗突变的曲线

出了自身寄生电感，还有安装电感，不知道有没有算上。
严重怀疑你除了放了一个0.1uF还做了别的，比如plane电容有所减小。
放了0.1uF后，在10MHz左右发生了并联谐振，之后进入了0.1uF电容的自谐振区。

没有做别的事情，安装电感还没有考虑。10MHZ那，应该是2.2UF起的作用吧
